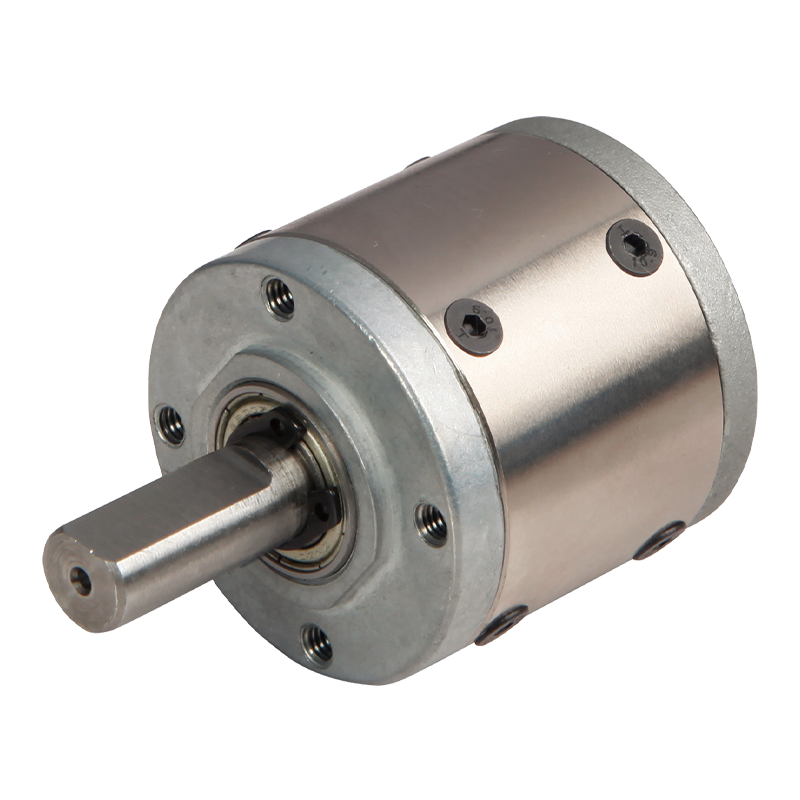

42JX100K 42mm 1-10N.m planeettavaihteisto

42JX100K 42mm 1-10N.m planeettavaihteisto

42JX100K Planetary Gearbox on tehokas 42 mm:n planeettavaihteisto, joka on suunniteltu erilaisiin sovelluksiin, jotka vaativat tarkkaa vääntömomentin hallintaa. Tämän vaihteiston suurin sallittu kuormitusalue on 1 N.m - 10 N.m, mikä vastaa erilaisia ​​kuormitusvaatimuksia. Sen sisäinen vaihteistomateriaali koostuu E-tyypin metallista ja F-tyypin metallijauheesta, mikä varmistaa korkean tarkkuuden ja kestävyyden. Ulostuloakselin laakereissa käytetään vierintä- ja kuulalaakereita, joiden suurin sallittu radiaalinen kuorma on 80 N ja suurin sallittu aksiaalikuorma 30 N. Radiaalivälystä ja aksiaalivälystä säädetään 0,06 mm:n ja 0,3 mm:n sisällä, mikä takaa sujuvan toiminnan ja tarkkuuden. Lisäksi tämän vaihteiston voimansiirron hyötysuhde saavuttaa jopa 90 % nimellisvääntömomentin ollessa 1 N.m ja hetkellisen toleranssivääntömomentin ollessa kolme kertaa nimellisvääntömomentti. Käyttölämpötila-alue on -10 ℃ - 80 ℃, ja suhteellisen kosteuden käyttöalue on 20 % - 85 % RH. Suositeltu tulonopeus on ≤4000 rpm, ja tulo- ja lähtösuunta ovat samat. Nämä parametrit tekevät 42JX100K planeettavaihteistosta laajan käyttökelpoisen teollisuusautomaatiossa, konelaitteistoissa ja muilla aloilla.

  • 42JX100K 42mm 1-10N.m planeettavaihteisto

+86 0579-86817938-836

[email protected]

42 mm tasavirtamoottori planeettavaihteisto 42JX100K

42mm planeettavaihteisto,

Sallittu kuormitusalue: 1 N.m〜10N.m

Planetaarinen vaihdelaatikko

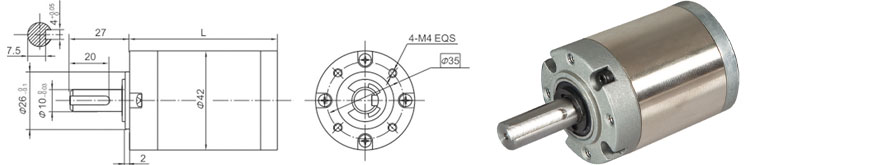

Mitat

Parametri

Välityssuhteen parametri

Välityssuhde

L-mitta

Vaihe 1

3,7 ~ 5,2

31.5

Vaihe 2

14-27

42.1

Vaihe 3

51-139

52.5

Vaihe 4

189-720

62.9

Parametri

Parametri

Vaihe 1

Vaihe 2

Vaihe 3

Vaihe 4

Lähetyksen tehokkuus

90 %

81 %

73 %

66 %

Nimellinen toleranssivääntömomentti

1 N.m

4N.m

8N.m

10N.m

Suurin hetkellinen toleranssivääntömomentti

Kolme kertaa nimellisvääntömomentti

Käyttölämpötila

-10 ℃ ~ 80 ℃

Käyttöympäristön kosteus

20 % ~ 85 % RH

Suosittele syöttönopeutta

≤4000 rpm

Tulo- ja lähtösuunta

Sama suunta

Tekniset tiedot

Asunnon materiaali

E-tyyppi: Metalli F-tyyppi: Jauhemetalli

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalinen kuorma (12 mm laipasta)

≤80N

Max. akselin aksiaalinen kuormitus

≤30N

Akselin säteittäinen välys (lähellä laippaa)

≤0,06 mm

Akselin aksiaalinen välys

≤0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Akselin puristusvoima, max

≤150N
