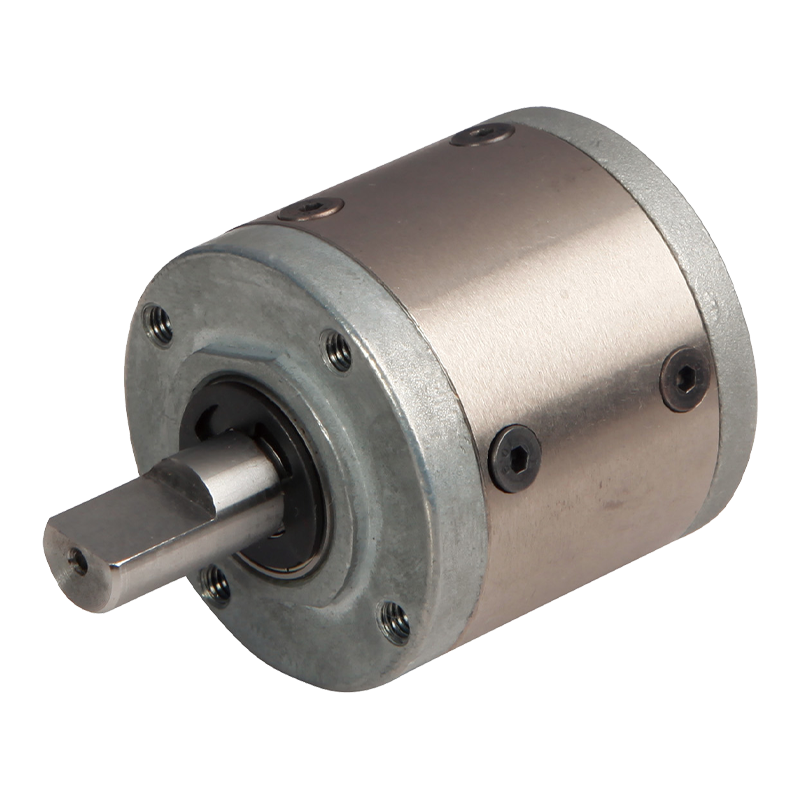

42JX150K 42mm 2-15N.m planeettavaihteisto

42JX150K 42mm 2-15N.m planeettavaihteisto

42JX150K on suorituskykyinen planeettavähennys, jonka ulkohalkaisija on 423 mm ja joka mahdollistaa vääntömomenttialueen 2N.m ~ 15N.m ja käyttölämpötilan -10℃ ~ 80℃.
Planeettavaihteiston planeettavaihteistorakenne mahdollistaa useiden vaihteiden kytkeytymisen toisiinsa rajoitetussa tilassa tehonsiirron, hidastuvuuden ja vääntömomentin lisäämiseksi. Verrattuna perinteisiin rinnakkaisakselivaihteisiin, joilla on sama välityssuhde ja kantavuus, planeettavaihteiston tilavuutta voidaan pienentää 30 % - 50 % ja painoa on myös kevyempi, mikä on helppo asentaa ja järjestää rajoitetusti tilaa oleviin laitteisiin. Useat planeettapyörät jakavat kuorman, mikä tekee kunkin vaihteen voimasta suhteellisen pienen. Samaan aikaan vaihteisto on yleensä valmistettu erittäin lujasta seosteräksestä, sammutuksen, hionnan ja muiden prosessien jälkeen hampaiden pinnan kovuus on korkea, hyvä kulutuskestävyys, kestää suuria vääntömomentteja ja iskukuormia, sopii raskaaseen vaihteistoon.

  • 42JX150K 42mm 2-15N.m planeettavaihteisto

+86 0579-86817938-836

[email protected]

42mm planeettavaihteisto 42JX150K

Φ42 planeettavähennys

Sallittu vääntömomenttialue: 2N.m~15N.m

Planetaarinen vaihdelaatikko

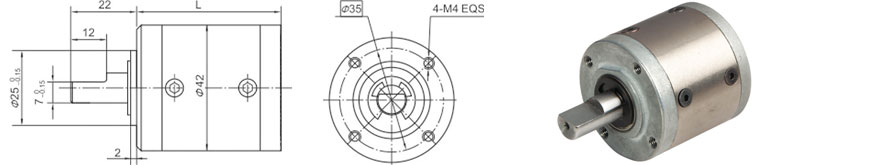

Mitat

Parametri

Välityssuhteen parametri

Välityssuhde

L-mitta

Vaihe 1

3,5-6,0

32.5

Vaihe 2

14-30

39.2

Vaihe 3

49-144

46

Vaihe 4

172-504

52.5

Parametri

Parametri

Vaihe 1

Vaihe 2

Vaihe 3

Vaihe 4

Lähetyksen tehokkuus

90 %

81 %

73 %

66 %

Nimellinen toleranssivääntömomentti

2N.m

4N.m

8N.m

15N.m

Suurin hetkellinen toleranssivääntömomentti

Kolme kertaa nimellisvääntömomentti

Käyttölämpötila

-10 ℃ ~ 80 ℃

Käyttöympäristön kosteus

20 % ~ 85 % RH

Suosittele syöttönopeutta

≤4000 rpm

Tulo- ja lähtösuunta

Sama suunta

Tekniset tiedot

Asunnon materiaali

Metallia

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalinen kuorma (12 mm laipasta)

≤80N

Max. akselin aksiaalinen kuormitus

≤30N

Akselin säteittäinen välys (lähellä laippaa)

≤0,06 mm

Akselin aksiaalinen välys

≤ 0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Akselin puristusvoima, max

≤150N
