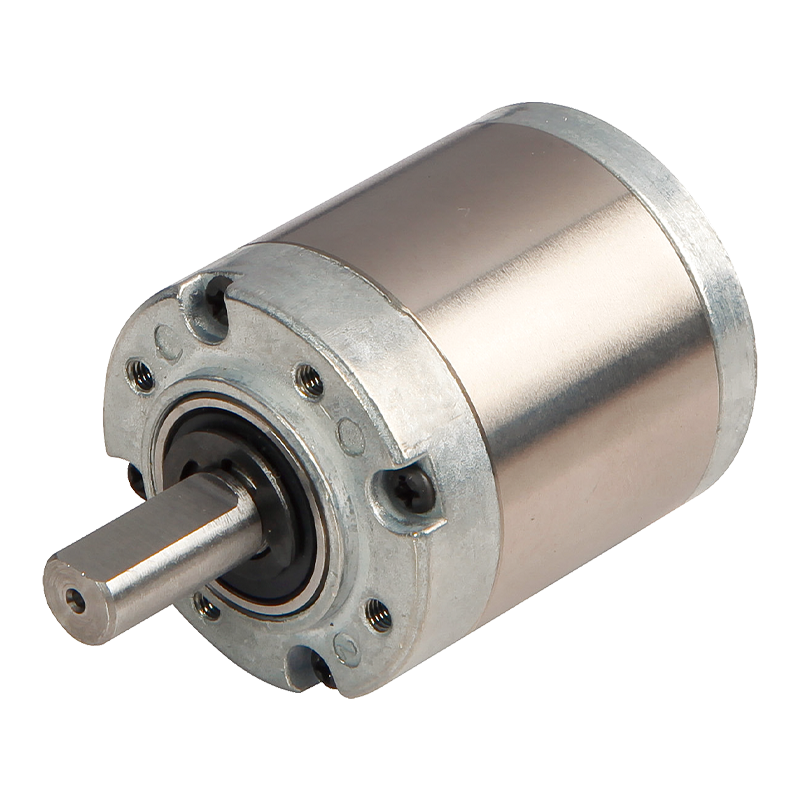

36JX30K 36mm 0,3-3N.m planeettavaihteisto

36JX30K 36mm 0,3-3N.m planeettavaihteisto

36JX30K 36 mm:n planeettavaihteisto on tehokas 36 mm:n planeettavaihteisto, joka on suunniteltu erilaisiin sovelluksiin, jotka vaativat tarkkaa vääntömomentin hallintaa. Vaihteisto sallii sallitun kuormitusalueen 0,3 N.m - 3,0 N.m, mikä tarjoaa voimansiirron tehokkuuden ja kestävyyden. Sen sisäinen vaihteistomateriaali on metallijauhemetallurgista ja kotelossa on käytetty metallista F-tyyppistä materiaalia, mikä varmistaa tuotteen kestävyyden ja luotettavuuden. Ulostuloakselin laakerissa käytetään vierintälaakereita, joiden suurin sallittu radiaalinen kuorma on 50 N ja suurin sallittu aksiaalinen kuorma 30 N. Radiaalivälystä ja aksiaalivälystä säädetään 0,07 mm:n ja 0,3 mm:n sisällä, mikä takaa sujuvan toiminnan ja tarkkuuden. Lisäksi välys tyhjänä ei ylitä 1,5° ja akselin suurin puristusvoima on 120 N, mikä parantaa entisestään vakautta ja turvallisuutta. Vaihteistossa on välityssuhdeparametrit, mukaan lukien vaihe 1, 2, 3 ja 4, jotka vastaavat eri L-mittoja ja voimansiirtotehokkuuksia, jotka vastaavat eri sovellusskenaarioiden tarpeita. Käyttölämpötila-alue on -10°C - 80°C, suhteellinen kosteus 20 % - 85 % RH. Suositeltu syöttönopeus ei ylitä 4000 rpm, ja tulo- ja lähtösuunta ovat samat.

  • 36JX30K 36mm 0,3-3N.m planeettavaihteisto

+86 0579-86817938-836

[email protected]

36mm planeettavaihteisto 36JX30K

36 mm planeettavaihteisto,

Sallittu kuormitusalue: 0,3N.m〜3.0N.m

Planetaarinen vaihdelaatikko

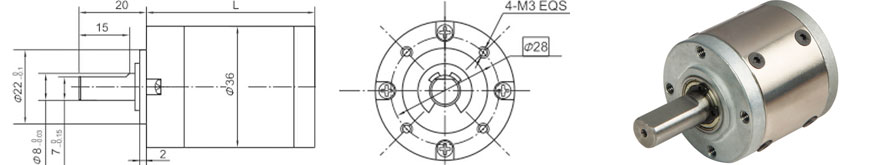

Mitat

Parametri

Välityssuhteen parametri

Välityssuhde

L-mitta

Vaihe 1

3,7 ~ 5,2

26.5

Vaihe 2

14-27

33.6

Vaihe 3

51-139

40.5

Vaihe 4

189 ~ 720

47.4

Parametri

Parametri

Vaihe 1

Vaihe 2

Vaihe 3

Vaihe 4

Lähetyksen tehokkuus

90 %

81 %

73 %

66 %

Nimellinen toleranssivääntömomentti

0,3N.m

1,2N.m

2,5N.m

3,0 N.m

Suurin hetkellinen toleranssivääntömomentti

Kolme kertaa nimellisvääntömomentti

Käyttölämpötila

-10 ℃ ~ 80 ℃

Käyttöympäristön kosteus

20 % ~ 85 % RH

Suosittele syöttönopeutta

≤4000 rpm

Tulo- ja lähtösuunta

Sama suunta

Tekniset tiedot

Asunnon materiaali

E-tyyppi: Metalli F-tyyppi: Jauhemetalli

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalinen kuorma (10 mm laipasta)

≤50N

Max. akselin aksiaalinen kuormitus

≤30N

Akselin säteittäinen välys (lähellä laippaa)

≤0,07 mm

Akselin aksiaalinen välys

≤0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Akselin puristusvoima, max

≤120N
