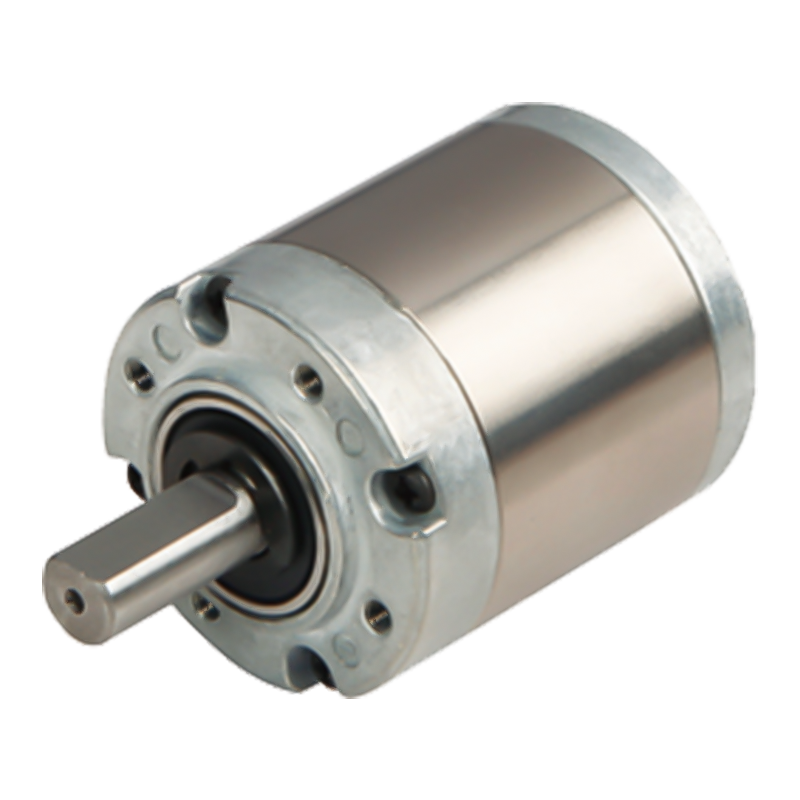

32JX30K 32mm 0,3-3N.m planeettavaihteisto

32JX30K 32mm 0,3-3N.m planeettavaihteisto

32JX30K on planeettavähennys, jonka ulkohalkaisija on 32 mm ja joka mahdollistaa vääntömomenttialueen 0,3 N.m ~ 3.0 N.m, ensimmäisen vaiheen voimansiirron tehokkuuden 90 % ja käyttölämpötilan -10 ℃ ~ 80 ℃.
Planeettavaihteistoa käyttää sisempi ristikkoplaneettavaihteisto, ja hammaspyörien välinen kitkahäviö on pieni. Samaan aikaan planeettapyörä on jakautunut tasaisesti aurinkopyörän ympärille ja kuorma jakautuu tasaisesti niin, että vaihteiston kantokyky on täysin hyödynnetty ja vaihteiston tehokkuus on yleensä jopa 90-97%. Aurinkopyörän, planeettapyörän ja hammaspyörän hampaiden lukumäärän yhdistelmää muuttamalla voidaan saavuttaa useita erilaisia ​​välityssuhteita. Yksivaiheisen planeettavaihteiston välityssuhde on yleensä välillä 3-10, ja kun monivaiheista planeettavaihteistoa käytetään sarjassa, siirtosuhde voi saavuttaa kymmeniä tai jopa satoja, mikä voi täyttää eri laitteiden vaatimukset siirtosuhteelle.

  • 32JX30K 32mm 0,3-3N.m planeettavaihteisto

+86 0579-86817938-836

[email protected]

32mm planeettavaihteisto 32JX30K

32mm planeettavaihteisto,

Sallittu kuormitusalue: 0,3N.m〜3.0N.m

Planetaarinen vaihdelaatikko

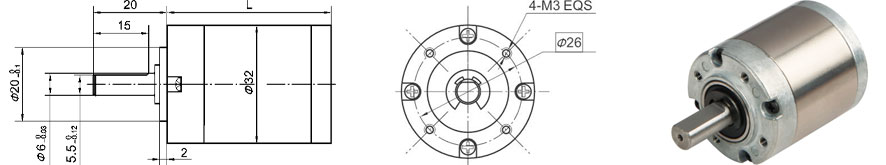

Mitat

Välityssuhteen parametri

Välityssuhde

L-mitta

Vaihe 1

3,7 ~ 5,2

25.7

Vaihe 2

14-27

32.8

Vaihe 3

51-139

39.7

Vaihe 4

189 ~ 720

46.6

Parametri

Parametri

Vaihe 1

Vaihe 2

Vaihe 3

Vaihe 4

Lähetyksen tehokkuus

90 %

81 %

73 %

66 %

Nimellinen toleranssivääntömomentti

0,3N.m

1,2N.m

2,5N.m

3,0 N.m

Max hetkellinen toleranssivääntömomentti

Kolme kertaa nimellisvääntömomentti

Käyttölämpötila

-10 ℃ ~ 80 ℃

Käyttöympäristön kosteus

20 % ~ 85 % RH

Suosittele syöttönopeutta

≤4000 rpm

Tulo- ja lähtösuunta

Sama suunta

Tekniset tiedot

Asunnon materiaali

Metallia

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalinen kuorma (10 mm laipasta)

≤35N

Max. akselin aksiaalinen kuormitus

≤25N

Akselin säteittäinen välys (lähellä laippaa)

≤0,07 mm

Akselin aksiaalinen välys

≤0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Akselin puristusvoima, max

≤100N
