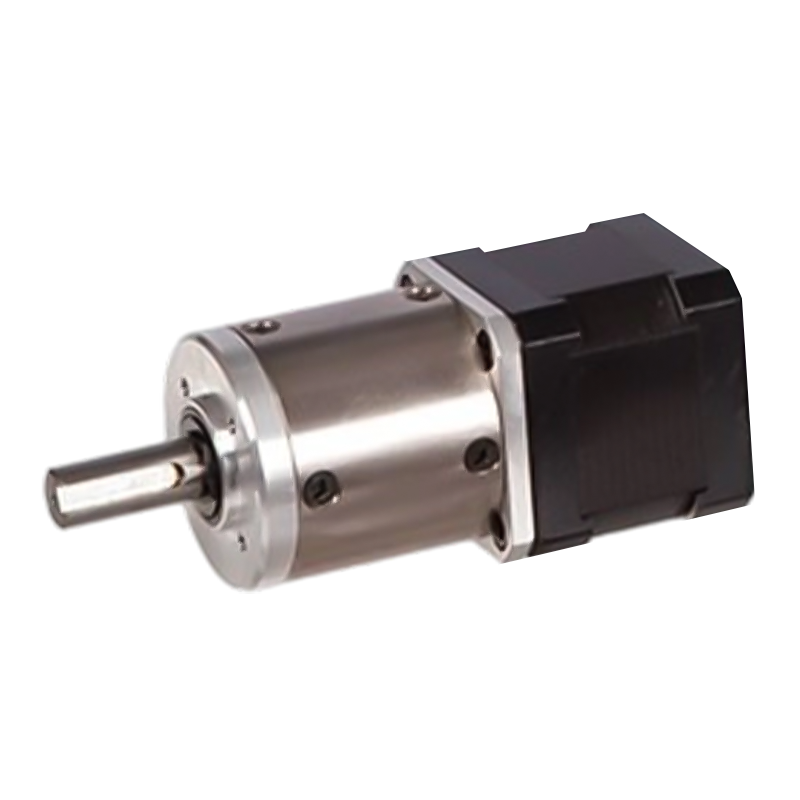

42JXGTS200K/42STH 42mm 6N.m ~ 20N.m planeettavaihteisto askelmoottori

42JXGTS200K/42STH 42mm 6N.m ~ 20N.m planeettavaihteisto askelmoottori

Hybridikävelevä Star-vaihdemoottori 42JXGTS200K/42STH on tehokas voimayksikkö, jonka ulkohalkaisija on 42 mm ja sallittu vääntömomenttialue: 6N.m ~ 20N.m.
Tehokkaiden ja kestävien ominaisuuksiensa ansiosta se voi vähentää ylläpitokustannuksia ja energiankulutusta käytön aikana, sillä on korkea kustannustehokkuus ja vahva kilpailukyky monilla kustannusherkillä sovellusalueilla. Se voi edelleen jakaa askelmoottorin askelkulman ja parantaa merkittävästi järjestelmän paikannustarkkuutta. Esimerkiksi tarkkuusplaneettavaihteistoissa voi olla jopa 0,05 minuutin kaariminuuttivirheitä, joten ne sopivat erityisen hyvin CNC-koneisiin.

  • 42JXGTS200K/42STH 42mm 6N.m ~ 20N.m planeettavaihteisto askelmoottori

+86 0579-86817938-836

[email protected]

42JXGTS200K/42STH

42mm planeettavaihteisto

Sallittu kuormitusalue: 6N.m~20N.m

Planeettapyörän askelmoottori (rengashammaspyörän materiaali: metalli)

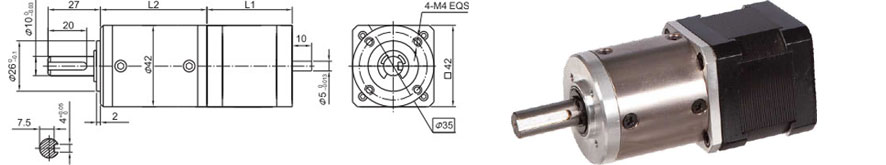

Mitat

Planetaarinen vaihdelaatikko

Sormuksen materiaali

Metallia

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalikuorma (12mm laipasta)

≤80N

Max. akselin aksiaalinen kuormitus

≤30N

Akselin säteittäinen välys (lähellä laippaa)

≤0,06 mm

Akselin aksiaalinen välys

≤0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Tekniset tiedot

42STH-hybridiaskelmoottorin tekniset tiedot

Malli nro

Nimellisjännite

Nykyinen/vaihe

Vastus/vaihe

Induktanssi/vaihe

Torguea pitelemässä

liidien määrä

Roottorin inertia

Paino

Pituus L1

Max. Välityssuhde

Yksi akseli

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Yksiakseli, B Kaksoisakseli

40JXGTS200K planeettavaihteiston tekniset tiedot

Vähennyssuhde

4.44

17

22

65

83

106

247

316

403

515

Vaihdejunien lukumäärä

1

2

3

4

Pituus (L2) mm

38.2

49.7

60

70.3

Max. nimellisvääntömomentti kg. cm

60

100

160

200

Lyhytaikainen sallittu vääntömomentti kg.cm

180

300

480

600

Tehokkuus %

0.9

0.81

0.73

0.66

Paino g

350

450

550

650

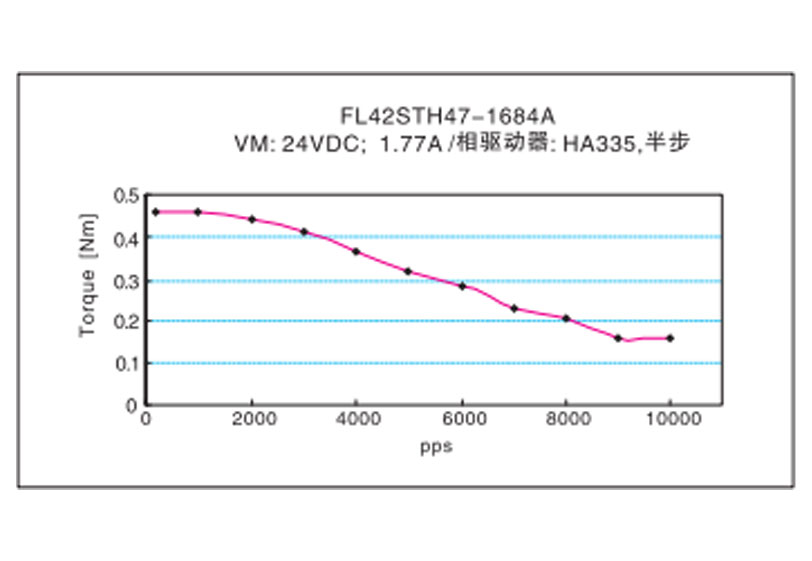

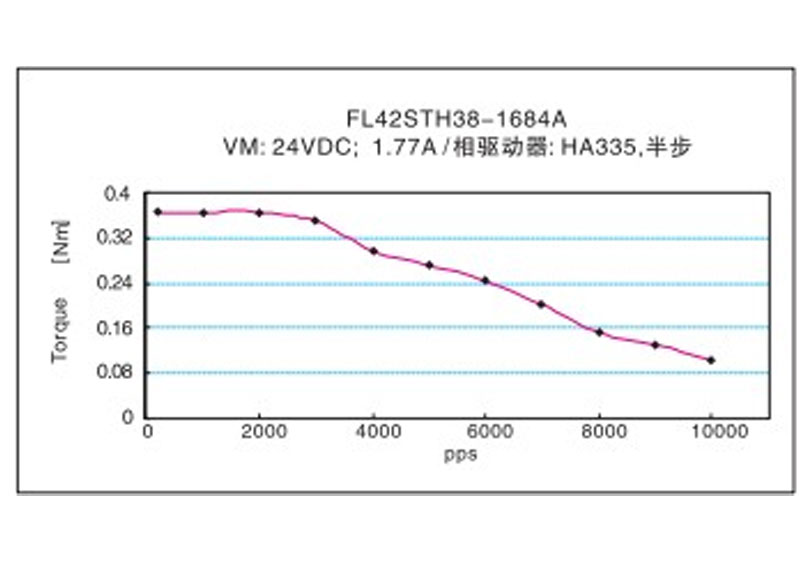

Taajuus-momenttiominaisuudet
