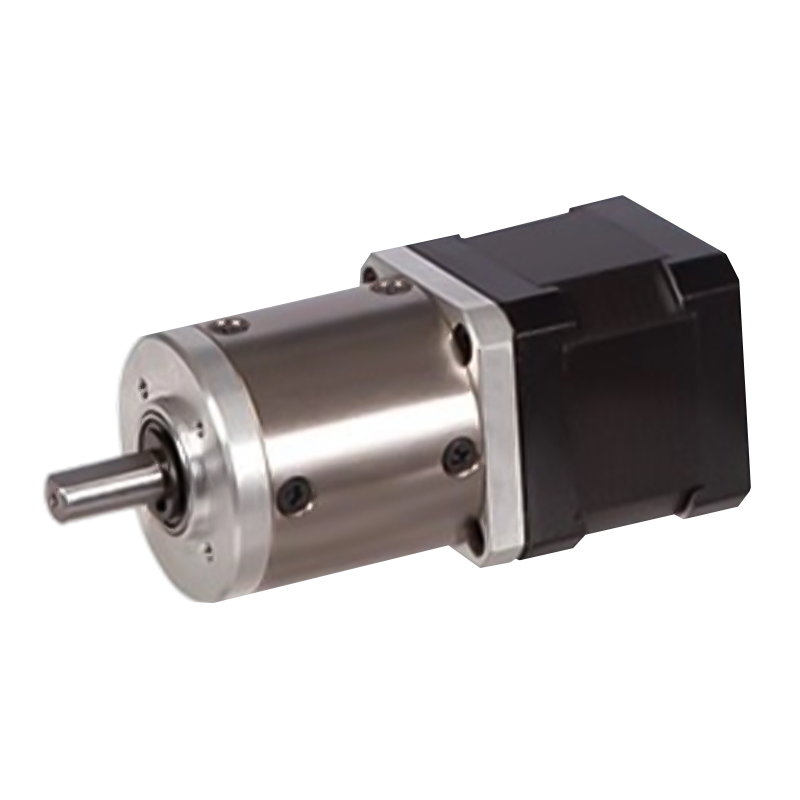

42JXGS100K/42STH 42mm 3N.m~10N.m planeettavaihteisto askelmoottori

42JXGS100K/42STH 42mm 3N.m~10N.m planeettavaihteisto askelmoottori

42JXGS100K/42STH käyttää metallista sisempää hammasratasrengasta, on planeettavähennys, jonka ulkohalkaisija on 42 mm, mikä mahdollistaa vääntömomenttialueen: 3N.m ~ 10N.m.
Askelmoottorilla on nopea vasteominaisuus ja se voi saavuttaa vakaan toimintatilan lyhyessä ajassa. Järjestelmän dynaamisen vasteen suorituskykyä parannetaan edelleen yhdistämällä planeettahidastusaskelmoottorin matala inertiaominaisuus. Se voidaan käynnistää, pysäyttää ja kääntää nopeasti, mikä voi täyttää tietyt sovellukset, joilla on korkeat dynaamiset suorituskykyvaatimukset, kuten nopea paikannus ja toistuva käynnistys-pysäytystoiminto automatisoiduilla tuotantolinjoilla.

  • 42JXGS100K/42STH 42mm 3N.m~10N.m planeettavaihteisto askelmoottori

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

42mm planeettavaihteisto

Sallittu kuormitusalue: 3N.m~ 10N.m

Planeettapyörän askelmoottori (rengashammaspyörän materiaali: metalli)

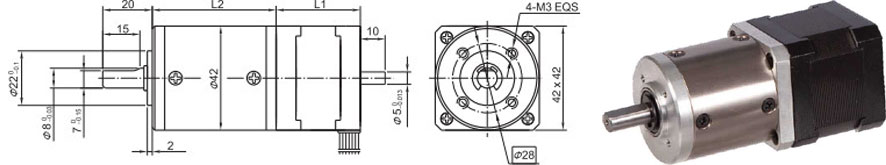

Mitat

Planetaarinen vaihdelaatikko

Sormuksen materiaali

Metallia

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalinen kuorma (10 mm laipasta)

≤50N

Max. akselin aksiaalinen kuormitus

≤30N

Akselin säteittäinen välys (lähellä laippaa)

≤0,07 mm

Akselin aksiaalinen välys

≤0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Tekniset tiedot

42STH-hybridiaskelmoottorin tekniset tiedot

Malli nro

Nimellisjännite

Nykyinen/vaihe

Vastus/vaihe

Induktanssi/vaihe

Torguea pitelemässä

liidien määrä

Roottorin inertia

Paino

Pituus L1

Max. Välityssuhde

Yksi akseli

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

40JXGS100K planeettavaihteiston tekniset tiedot

Vähennyssuhde

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Vaihdejunien lukumäärä

1

2

3

4

Pituus (L2) mm

36.9

47.4

57.7

68

Max. nimellisvääntömomentti kg. cm

30

50

80

100

Lyhytaikainen sallittu vääntömomentti kg.cm

90

150

240

300

Tehokkuus %

0.9

0.81

0.73

0.66

Paino g

200

270

330

410

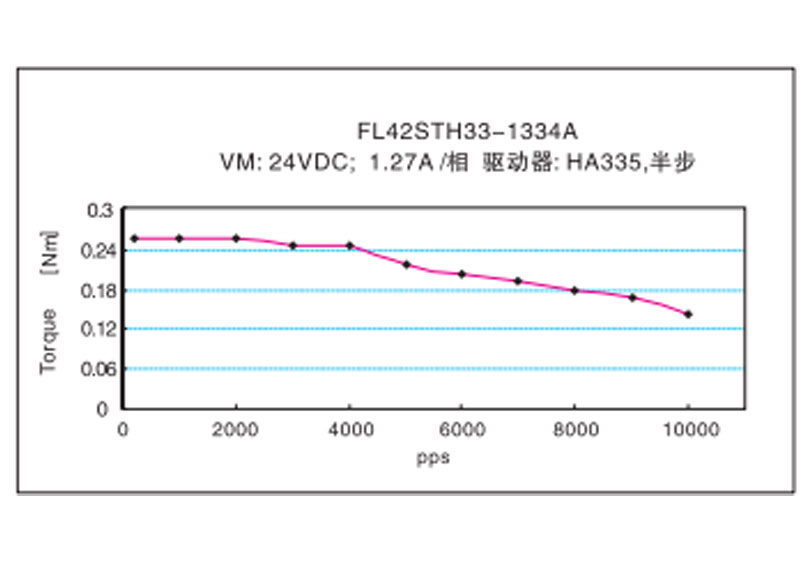

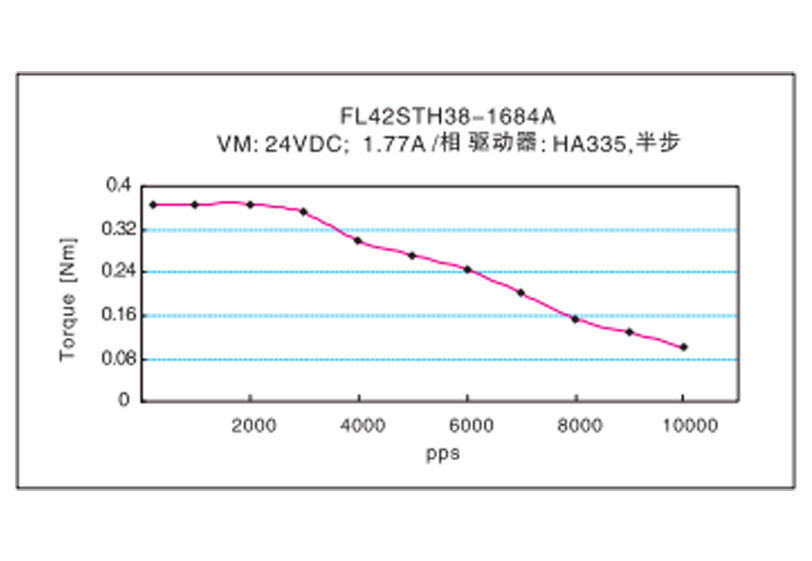

Taajuus-momenttiominaisuudet
