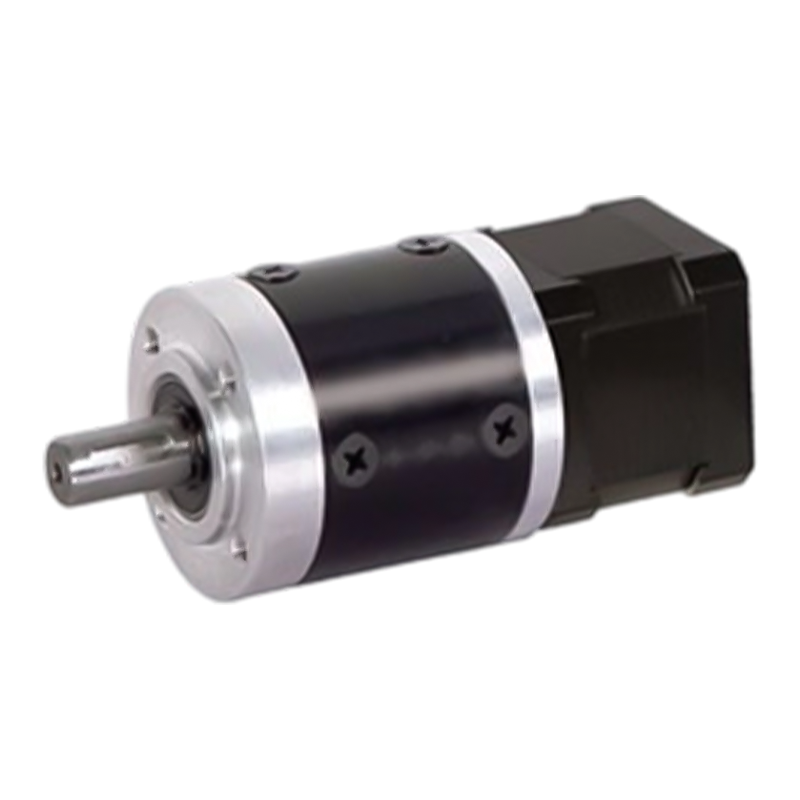

52JXM200K/42STH Vähäenergiahäviöinen planeettahammaspyörästömoottori

52JXM200K/42STH Vähäenergiahäviöinen planeettahammaspyörästömoottori

Tuote 52JXM200K/42STH on suorituskykyinen hybridi-kävelytähtivaihdemoottori, jonka suurin sallittu radiaalikuorma on ≤80N.
Monivaihteinen synkronointi vähentää energiahävikkiä ja saavuttaa paremman energiatehokkuuden, kun se on yhdistetty askelmoottoriin, erityisesti pitkissä teollisuusskenaarioissa. Käyttämällä erittäin lujia materiaaleja ja planeettavähentimen tarkkaa työstöä, jolla on iskunkestävyys ja pitkä käyttöikä, jopa pölyssä, tärinässä ja muissa ankarissa ympäristöissä voi olla vakaa toiminta. Sen monihampainen tasainen kuormitusrakenne jakaa välittömät iskukuormat ja vähentää komponenttien kulumista.

  • 52JXM200K/42STH Vähäenergiahäviöinen planeettahammaspyörästömoottori

+86 0579-86817938-836

[email protected]

52JXM200K/42STH

42mm planeettavaihteisto

Sallittu kuormitusalue: 6N.m~20N.m

Planeettapyörän askelmoottori (rengashammaspyörän materiaali: metalli)

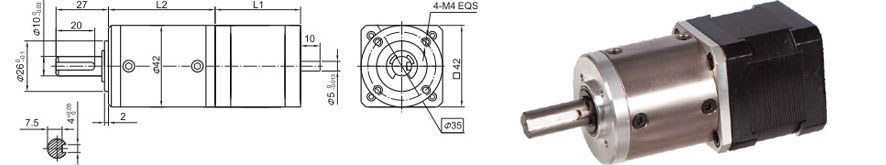

Mitat

Planetaarinen vaihdelaatikko

Sormuksen materiaali

Metallia

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalikuorma (12mm laipasta)

≤80N

Max. akselin aksiaalinen kuormitus

≤30N

Akselin säteittäinen välys (lähellä laippaa)

≤0,06 mm

Akselin aksiaalinen välys

≤0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Tekniset tiedot

42STH-hybridiaskelmoottorin tekniset tiedot

Malli nro

Nimellisjännite

Nykyinen/vaihe

Vastus/vaihe

Induktanssi/vaihe

Torguea pitelemässä

liidien määrä

Roottorin inertia

Paino

Pituus L1

Max. Välityssuhde

Yksi akseli

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A yksiakseli, B kaksoisakseli

40JXGTS200K planeettavaihteiston tekniset tiedot

Vähennyssuhde

4.44

17

22

65

83

106

247

316

403

515

Vaihdejunien lukumäärä

1

2

3

4

Pituus (L2) mm

38.2

49.7

60

70.3

Max. nimellisvääntömomentti kg. cm

60

100

160

200

Lyhytaikainen sallittu vääntömomentti kg.cm

180

300

480

600

Tehokkuus %

0.9

0.81

0.73

0.66

Paino g

350

450

550

650

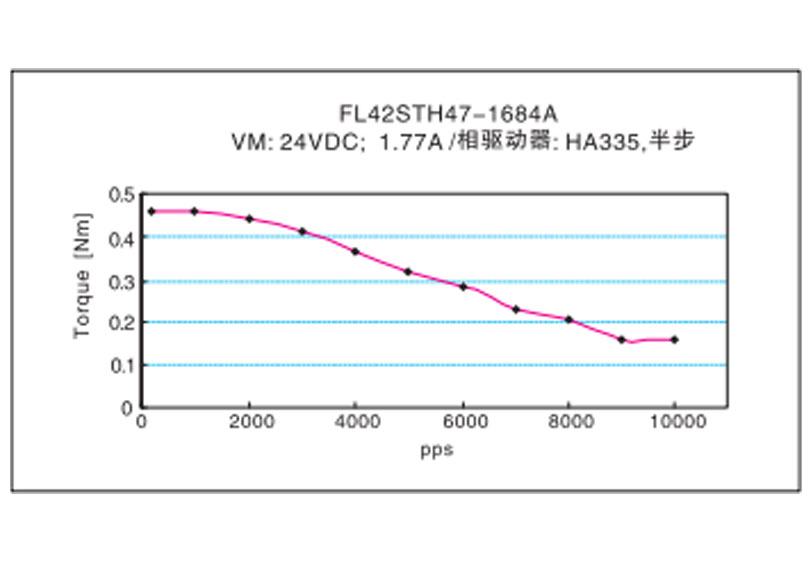

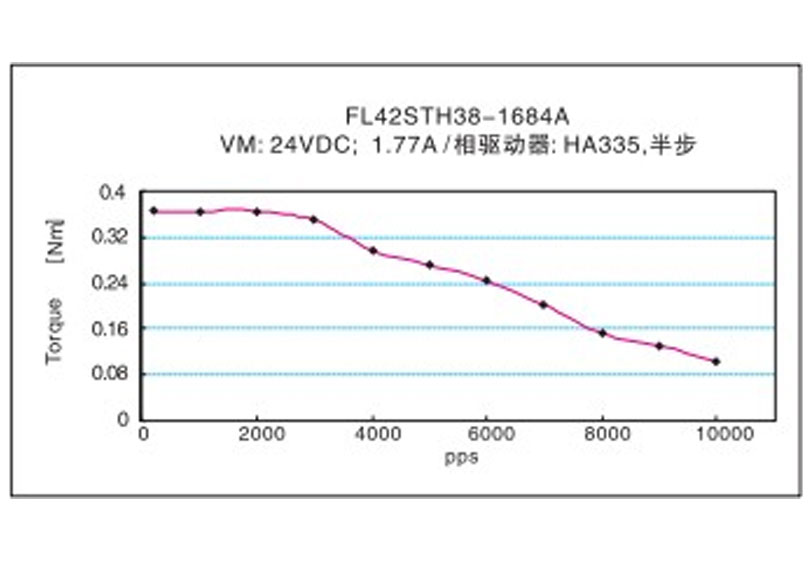

Taajuus-momenttiominaisuudet
