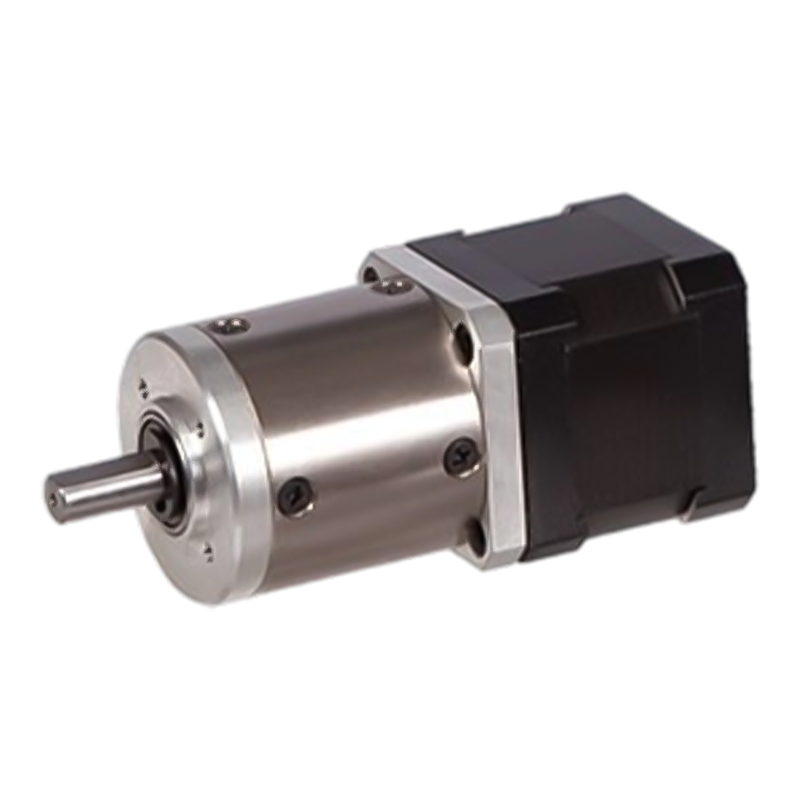

42JX150K/42STH 80N hybridi planeettavaihteisto askelmoottori

42JX150K/42STH 80N hybridi planeettavaihteisto askelmoottori

42JX150K/42STH Hybrid Stepping Planetary Gear Motor on korkean suorituskyvyn hybridi-askelmoottori, jossa yhdistyvät planeettavaihteiston edut ja joka sopii sovelluksiin, jotka vaativat suurta tarkkuutta ja suurta vääntömomenttia. Moottorissa on metallirengasmateriaali, joka varmistaa vakauden ja kestävyyden suuressa kuormituksessa. Sen suurin sallittu säteittäinen kuorma on 80 N, suurin sallittu aksiaalinen kuorma on 30 N, säteittäinen välys on vain 0,06 mm ja aksiaalinen välys on 0,3 mm, ja välys on alle 1,5° kuormittamattomana. Nämä parametrit osoittavat, että moottorilla on mekaaninen suorituskyky ja tarkat liikkeenohjausominaisuudet. Lisäksi moottori tarjoaa erilaisia ​​teknisiä tietoja, mukaan lukien erilaiset jännitteet, virran, resistanssin, induktanssin sähköiset parametrit sekä useita alennussuhteita ja vaihteistoasteita, jotka vastaavat eri sovellusskenaarioiden tarpeita. Optimoidun suunnittelun ja korkealaatuisten valmistusprosessien ansiosta tämä moottori on erinomainen tehokkuudessa, luotettavuudessa ja käyttöiässä, mikä tekee siitä ihanteellisen valinnan teollisuusautomaatiolle, tarkkuusinstrumenteille ja robotiikkateknologian aloille.

  • 42JX150K/42STH 80N hybridi planeettavaihteisto askelmoottori

+86 0579-86817938-836

[email protected]

42JX150K/42STH

42mm OD vahvistettu vaihteisto,

Sallittu kuormitusalue: 3N.m~10N.m

Planeettapyörän askelmoottori (rengashammaspyörän materiaali: metalli)

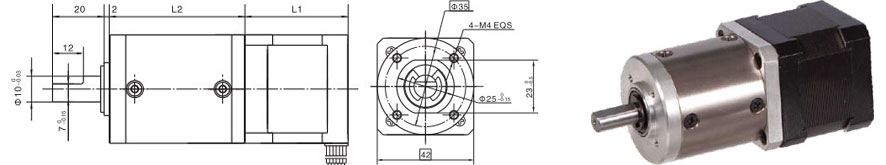

Mitat

Planetaarinen vaihdelaatikko

Sormuksen materiaali

Metallia

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalinen kuorma (10 mm laipasta)

≤80N

Max. akselin aksiaalinen kuormitus

≤30N

Akselin säteittäinen välys (lähellä laippaa)

≤0.06nn

Akselin aksiaalinen välys

≤0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Tekniset tiedot

42STH-hybridiaskelmoottorin tekniset tiedot

Malli nro

Nimellisjännite

Nykyinen/vaihe

Resistanssi/vaihe

Induktanssi/vaihe

Torguea pitelemässä

liidien määrä

Roottorin inertia

Paino

Pituus L1

Max. Välityssuhde

Yksi akseli

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Yksiakseli, B Kaksoisakseli

42JX150K planeettavaihteiston tekniset tiedot

Vähennyssuhde

3.5

14

17

21

49

61

84

104

126

172

212

294

Vaihdejunien lukumäärä

1

2

3

4

Pituus (L2) mm

32.5

39.2

45.9

52.6

Max. nimellisvääntömomentti kg. cm

30

50

90

150

Lyhytaikainen sallittu vääntömomentti kg.cm

90

150

270

450

Tehokkuus %

0.9

0.81

0.73

0.66

Paino g

320

420

520

620
