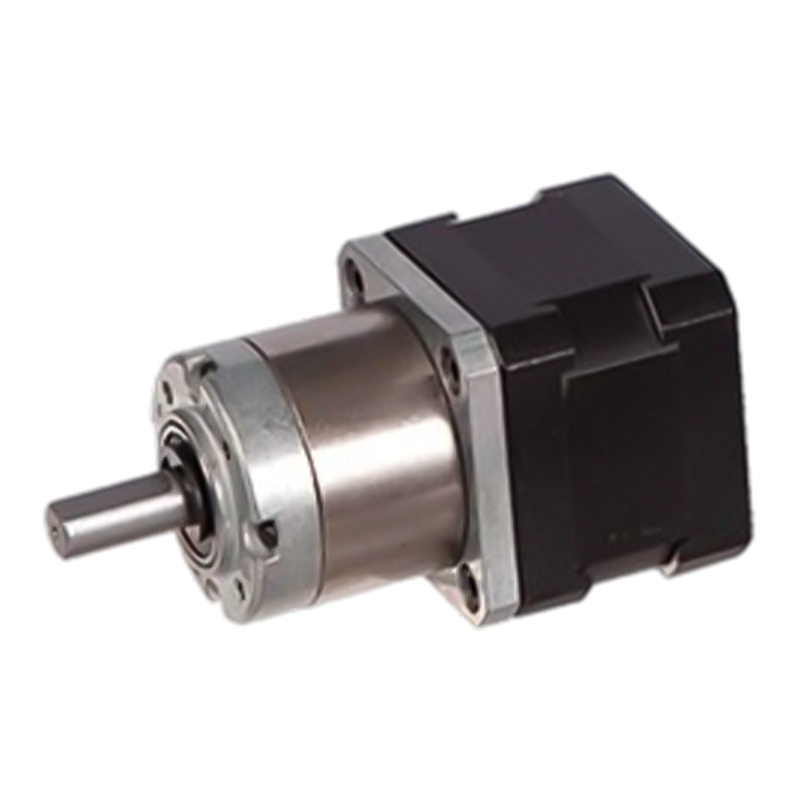

36JXES60K/42STH 12v/24v planeettavaihteisto askelmoottori

36JXES60K/42STH 12v/24v planeettavaihteisto askelmoottori

36JXES60K/42STH voidaan valita kahdesta materiaalista koostuvaan sisärenkaaseen: metallijauhe (malli 36JXF60K), metalli (malli 36JXE60K), tukee 12v/24v kaksoisjänniteympäristöä, suurin sallittu radiaalikuorma ≤50N.
Planeettavaihteiston rakenne jakaa kuorman tasaisesti jokaiselle planeettapyörälle, mikä vähentää yhteen vaihteeseen kohdistuvaa voimaa ja vähentää tärinää ja melua. Samaan aikaan askelmoottorin ajo-ominaisuudet ovat myös suhteellisen vakaat, ja lähtöteho voidaan pitää suhteellisen vakaana eri kuormilla ja nopeuksilla. Siksi planeettahidastusaskelmoottorilla on hyvä vakaus käytön aikana ja se voi tarjota tasaisen tehon.

  • 36JXES60K/42STH 12v/24v planeettavaihteisto askelmoottori

+86 0579-86817938-836

[email protected]

36JXES60K/42STH

36mm vakiovaihdelaatikko,

Sallittu kuormitusalue: 1,8N.m~6.0N.m

Planetaarinen askelmoottori (rengashammaspyörän materiaali: metalli ja jauhemetalli)

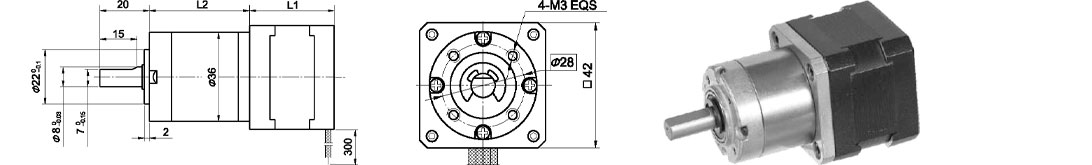

Mitat

Rengasvaihde voidaan valita kahdesta materiaalista: jauhemetalli (tyyppi: 36JXF60K), metalli (tyyppi: 36JXE60K)

Planetaarinen vaihdelaatikko

Sormuksen materiaali

E Tyyppi: Metalli F Tyyppi: Jauhemetalli

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalinen kuorma (10 mm laipasta)

≤50N

Max. akselin aksiaalinen kuormitus

≤30N

Akselin säteittäinen välys (lähellä laippaa)

≤0,07 mm

Akselin aksiaalinen välys

≤0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Tekniset tiedot

42STH-hybridiaskelmoottorin tekniset tiedot

Malli nro

Nimellisjännite

Nykyinen/vaihe

Vastus/vaihe

Induktanssi/vaihe

Torguea pitelemässä

liidien määrä

Roottorin inertia

Paino

Pituus L1

Max. Välityssuhde

Yksi akseli

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

36JXES60K planeettavaihteiston tekniset tiedot

Vähennyssuhde

3.71

5.18

14

19

27

51

71

100

139

Vaihdejunien lukumäärä

1

2

3

Pituus (L2) mm

27

34.1

41

Max. nimellisvääntömomentti kg. cm

6

24

50

Lyhytaikainen sallittu vääntömomentti kg.cm

20

70

150

Tehokkuus %

0.9

0.81

0.73

Paino g

195

210

290

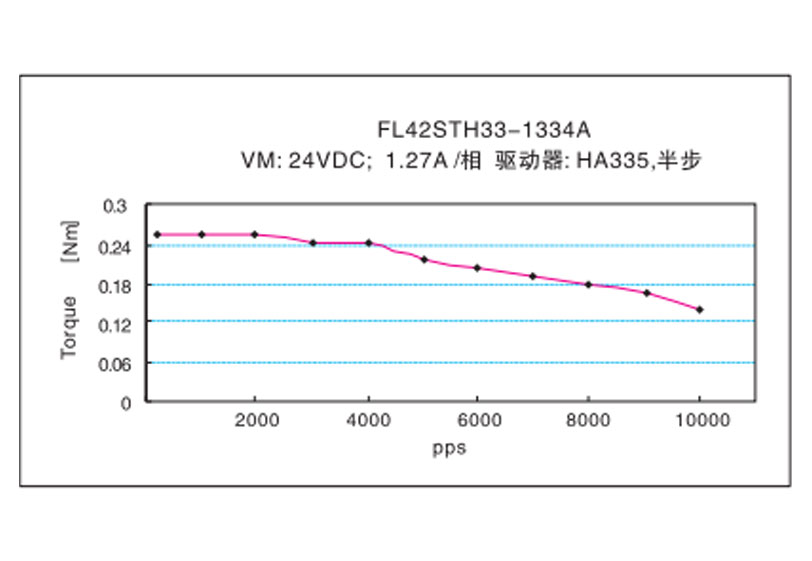

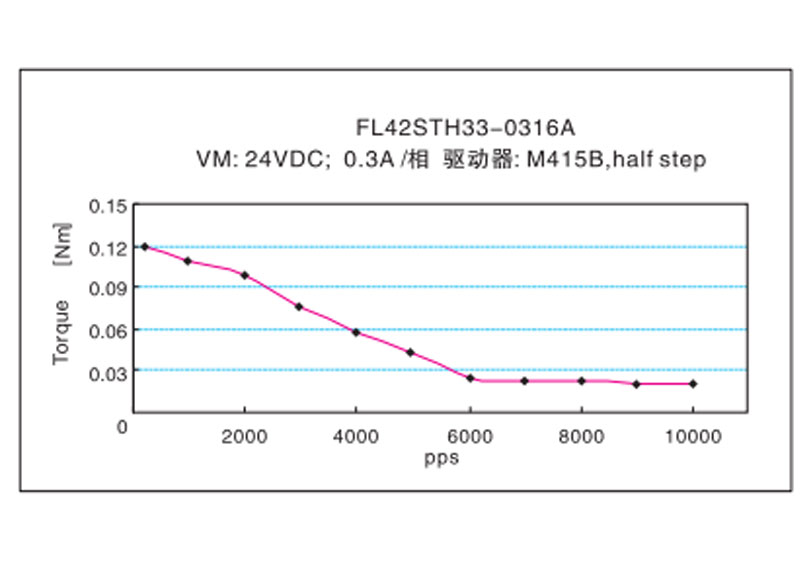

Taajuus-momenttiominaisuudet
