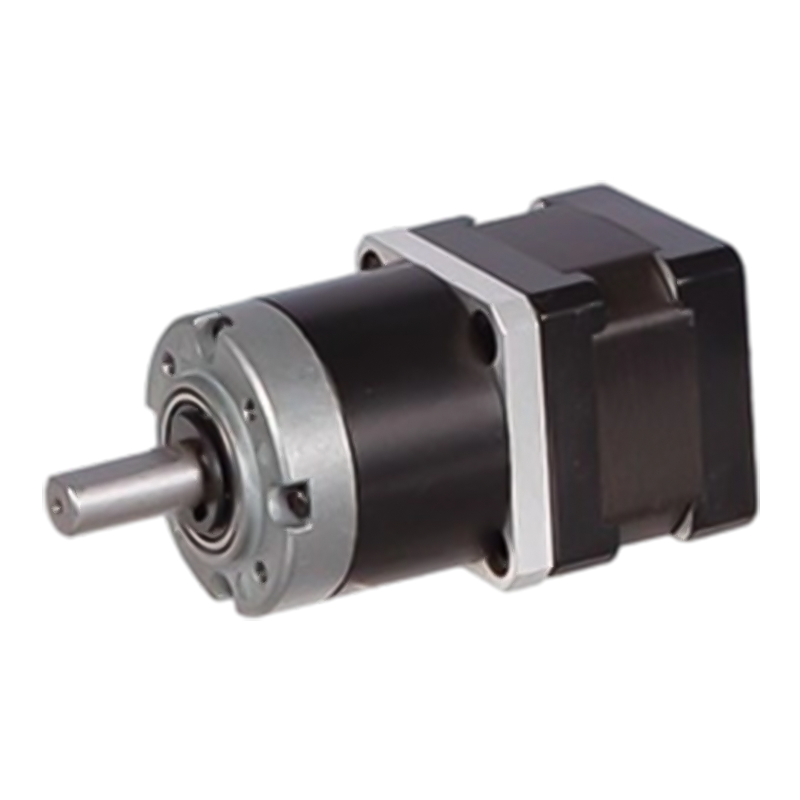

36JXES60K/35STH 36 mm:n planeettavaihteinen askelmoottori

36JXES60K/35STH 36 mm:n planeettavaihteinen askelmoottori

36JXES60K/35STH on hybridi-kävelytähtivaihdemoottori, jonka sisärengasmateriaali on metallia ja jauhemetallia, ulkohalkaisija 36 mm, joka voidaan valita kahden materiaalin sisärenkaiden väliltä: jauhemetalli (malli 36JXF60K) ja metalli (malli 36JXE60K).
Vaihteisto ottaa käyttöön sisäisen niveltymistilan, ja planeettapyörän, aurinkopyörän ja hammasrenkaan välinen kitkahäviö on pieni. Sen siirtohyötysuhde on yleensä 90–95 %, mikä voi tehokkaammin siirtää askelmoottorin mekaanisen energian kuormituspäähän ja vähentää energiahäviötä kuin jotkin muut hidastussiirtomenetelmät, kuten kierukkavaihteisto ja matokäyttö.

  • 36JXES60K/35STH 36 mm:n planeettavaihteinen askelmoottori

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

36mm vakiovaihdelaatikko,

Sallittu kuormitusalue: 1,8N.m~6.0N.m

Planetaarinen askelmoottori (rengashammaspyörän materiaali: metalli ja jauhemetalli)

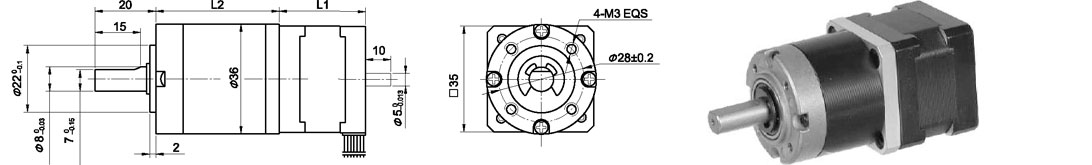

Mitat

Rengasvaihde voidaan valita kahdesta materiaalista: jauhemetalli (tyyppi: 36JXF60K), metalli (tyyppi: 36JXE60 K)

Planetaarinen

Sormuksen materiaali

Tyyppi E: Metalli Tyyppi F: Jauhemetalli

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalinen kuorma (10 mm laipasta)

≤50N

Max. akselin aksiaalinen kuormitus

≤30N

Akselin säteittäinen välys (lähellä laippaa)

≤0,07 mm

Akselin aksiaalinen välys

≤0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Tekniset tiedot

35STH-hybridiaskelmoottorin tekniset tiedot

Malli nro

Nimellisjännite

Nykyinen/vaihe

Vastus/vaihe

Induktanssi/vaihe

Torguea pitelemässä

liidien määrä

Roottorin inertia

Paino

Pituus L1

Max. Välityssuhde

Yksi akseli

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Yksiakseli, B Kaksoisakseli

36JXES60K planeettavaihteiston tekniset tiedot

Vähennyssuhde

3.71

5.18

14

19

27

51

71

100

139

Vaihdejunien lukumäärä

1

2

3

Pituus (L2) mm

27

34.1

41

Max. nimellisvääntömomentti kg. cm

18

30

48

Lyhytaikainen sallittu vääntömomentti kg.cm

54

90

144

Tehokkuus %

0.9

0.81

0.73

Paino g

195

210

290

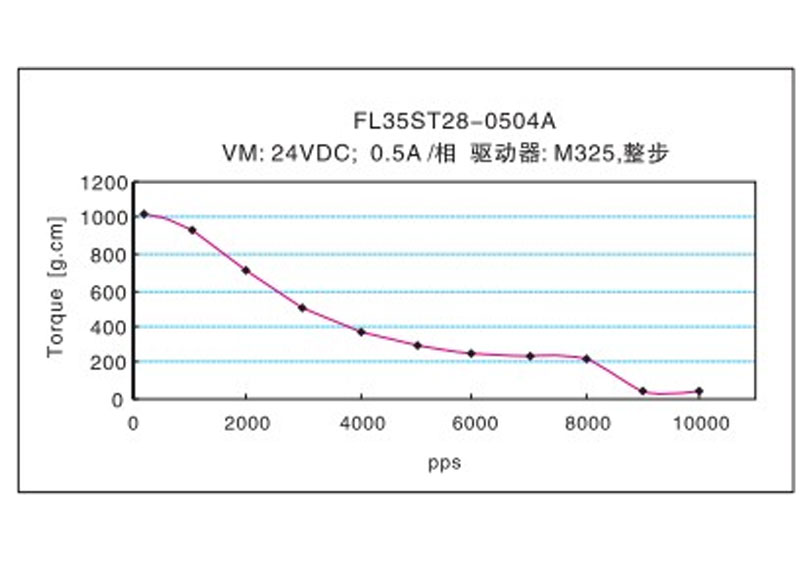

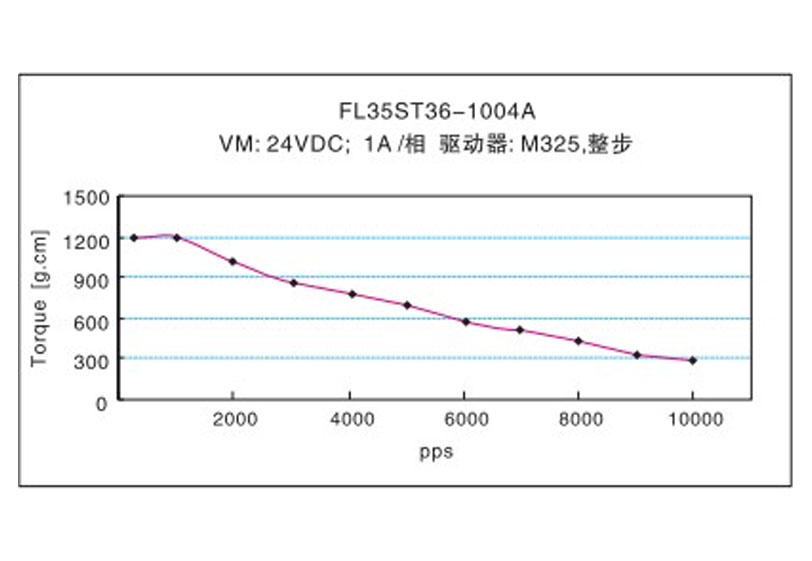

Taajuus-momenttiominaisuudet
