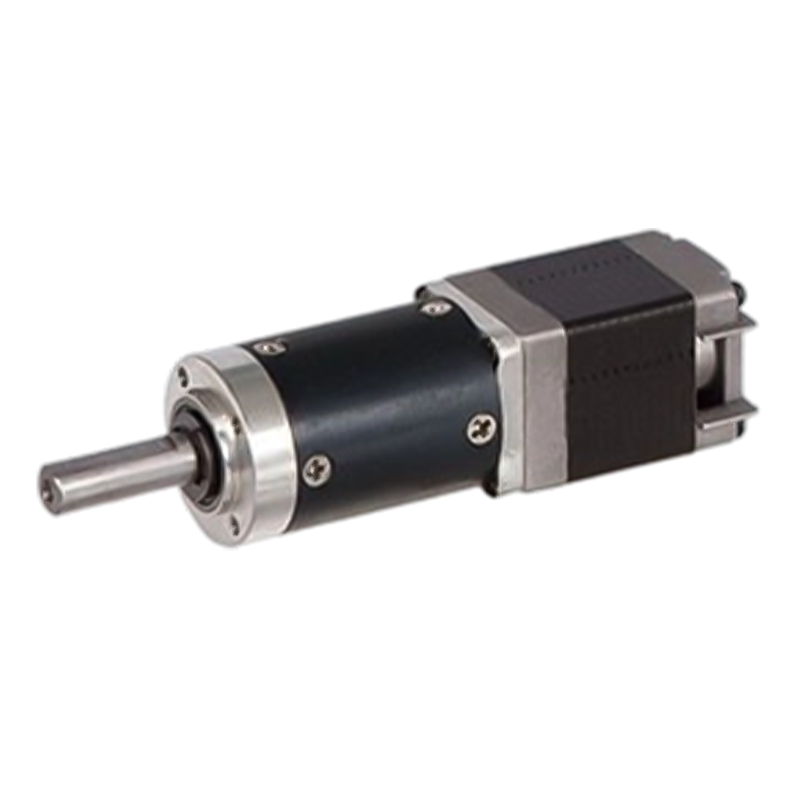

22JXS20K/20STH 0,6N.m~2.0N.m planeettavaihteisto askelmoottori

22JXS20K/20STH 0,6N.m~2.0N.m planeettavaihteisto askelmoottori

Tuote 22JXS20K/20STH on tavallinen supistin, jonka ulkohalkaisija on 22 mm ja sallittu vääntömomenttialue on 0,6 N.m ~ 2.0 N.m.
Useita planeettapyöriä on jaettu tasaisesti aurinkopyörän ympärille kuorman jakamiseksi ja ne kestävät suuria vääntömomentteja. Suunnittelemalla planeettavaihteiston välityssuhde järkevästi, askelmoottorin ulostulomomenttia voidaan vahvistaa useista kymmeniin kertoja ajovaatimusten täyttämiseksi erilaisissa kuormitusolosuhteissa. Hidastussuhdetta säätämällä askelmoottori voi toimia vakaasti pienemmillä nopeuksilla, välttää nopeita nopeuksia ja laajentaa järjestelmän nopeusaluetta.

  • 22JXS20K/20STH 0,6N.m~2.0N.m planeettavaihteisto askelmoottori

+86 0579-86817938-836

[email protected]

22JXS20K/20STH

22mm vakiovaihdelaatikko,

Sallittu kuormitusalue: 0,6N.m~2.0N.m

Planeettapyörän askelmoottori (rengashammaspyörän materiaali: metalli)

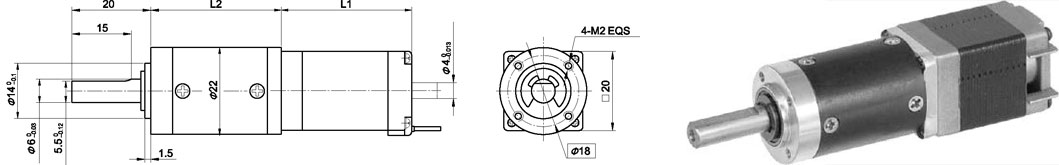

Mitat

Planetaarinen

Sormuksen materiaali

Metallia

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalinen kuorma (10 mm laipasta)

≤20N

Max. akselin aksiaalinen kuormitus

≤10N

Akselin säteittäinen välys (lähellä laippaa)

≤0,08 mm

Akselin aksiaalinen välys

≤0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Tekniset tiedot

20STH-hybridiaskelmoottorin tekniset tiedot

Malli nro

Nimellisjännite

Nykyinen/vaihe

Resistanssi/vaihe

Induktanssi/vaihe

Torguea pitelemässä

liidien määrä

Roottorin inertia

Paino

Pituus L1

Max. Välityssuhde

Yksi akseli

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

22JXS20K planeettavaihteiston tekniset tiedot

Vähennyssuhde

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Vaihdejunien lukumäärä

1

2

3

4

Pituus (L2) mm

24.4

33

41.5

49.8

Max. nimellismomentti kg.cm

6

10

16

20

Lyhytaikainen sallittu vääntömomentti kg.cm

18

30

48

60

Tehokkuus %

90 %

81 %

73 %

66 %

Paino g

35

45

55

65

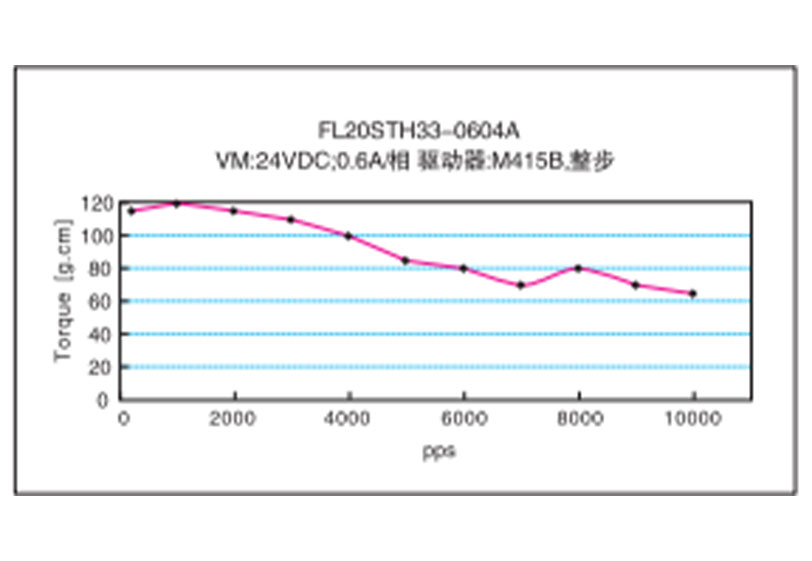

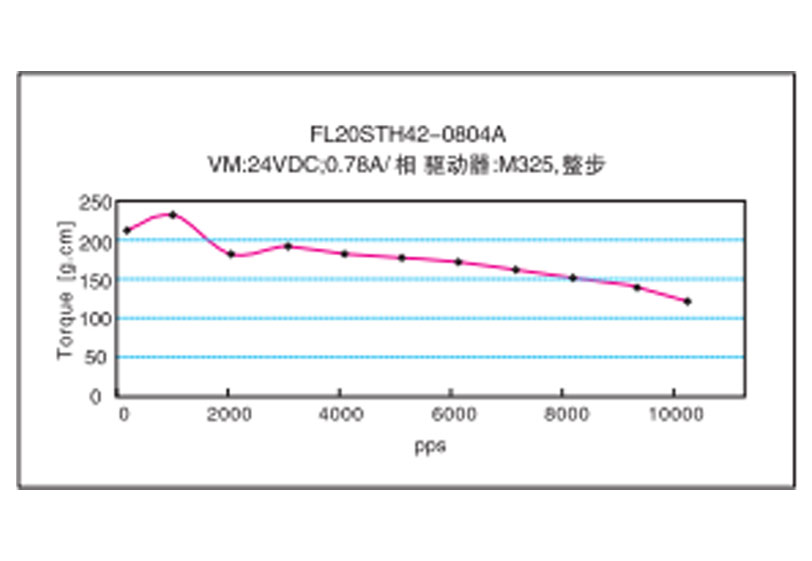

Taajuus-momenttiominaisuudet
