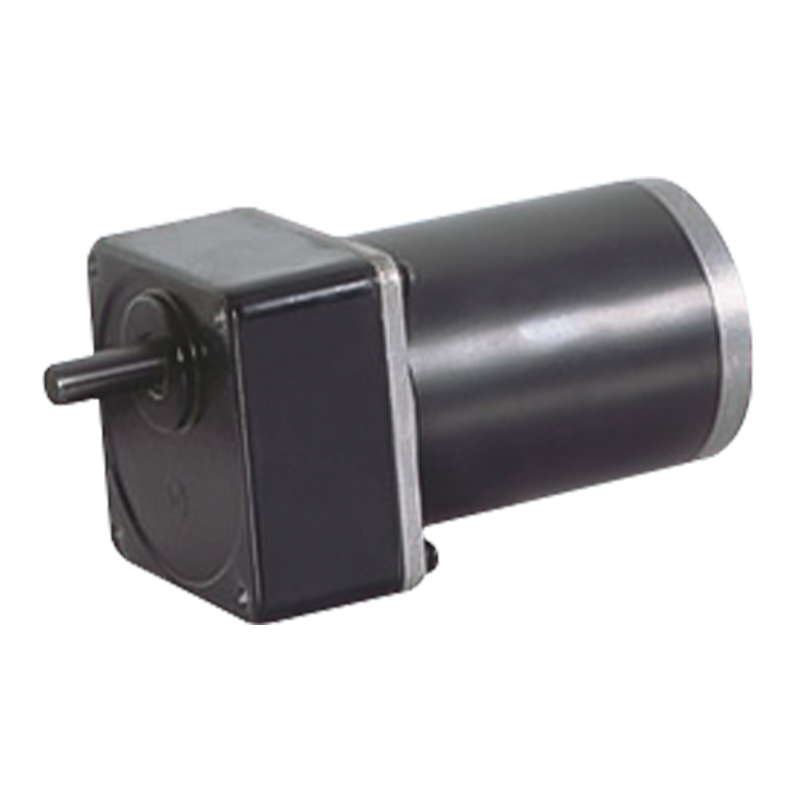

90JB200K/80ZY115 2000-3000rpm 20N.m Kestomagneetti DC Harjattu hammaspyörämoottori

90JB200K/80ZY115 2000-3000rpm 20N.m Kestomagneetti DC Harjattu hammaspyörämoottori

Kestomagneetti 90JB200K/80ZY115 DC-vaihdemoottori on voimayksikköryhmä, jonka ulkohalkaisija on 90 mm, mikä mahdollistaa 20 Nm:n vääntömomentin ja 2000-3000 rpm:n tyhjäkäynnin.
Rinnakkaisvaihdemekanismi voi lisätä vääntömomenttia kohtuullisen välityssuhteen avulla, se voi täyttää erilaisten kuormien tarpeet, sopii suurta vääntömomenttia vaativiin laitteisiin, kuten robotit, sähköajoneuvot jne. Rinnakkaisvaihteiston tehokkuus on korkeampi, mikä voi siirtää tehokkaasti moottorin tehoa ja vähentää energiahävikkiä, ja sopii paremmin joihinkin tilanteisiin, joissa vaaditaan suurta energiatehokkuutta.

  • 90JB200K/80ZY115 2000-3000rpm 20N.m Kestomagneetti DC Harjattu hammaspyörämoottori

+86 0579-86817938-836

[email protected]

90JB200K/80ZY115

Sallittu kuormitusalue: 20N.m

PM DC Spur-vaihdemoottori

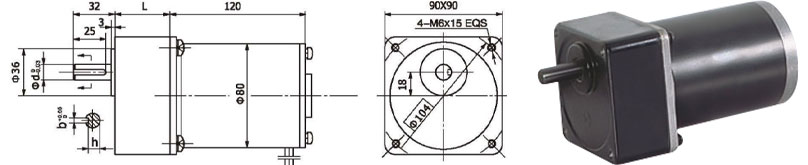

Mitat

(1) Vakiokokoonpano: halkaisija d=15, kiilaura b=5、 h=12
(2) Valinnainen: Halkaisija=12, Kiilaura b=4、h=9,5

Moottorin tekniset tiedot

TYYPPI

Nimellisjännite VDC

Nopeus ilman kuormitusta r/min

Tyhjävirta A

Nimellisnopeus r/min

Nimellisvääntömomentti N.m

Lähtöteho W

Nimellisvirta A

Pysäytysmomentti N.m

Pysäköintivirta A

80ZY115-2420

24

2000

0.3

1700

0.32

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Vaihdemoottorin tekniset tiedot

Kokoonpano 80ZY115-2420 DC-moottori (80ZY115-2420 DC-moottori)

Vähennyssuhde

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Vaihdejunien lukumäärä

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Pituus (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Nopeus ilman kuormaa r/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Nimellisnopeus r/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Nimellismomentti N.m

0.86

1.3

1.6

1.9

2.3

2.6

3.2

3.9

4.2

4.7

5.8

7

8.4

8.4

11

13

16

Max. sallittu kuorma lyhyessä ajassa N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Pyörimissuunta

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

Kokoonpano 80ZY115-2430 DC-moottori (80ZY115-2430 DC-moottori)

Vähennyssuhde

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Vaihdejunien lukumäärä

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Pituus (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Nopeus ilman kuormaa r/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Nimellisnopeus r/min

867

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Nimellismomentti N.m

1.2

1.8

2.1

2.7

3

3.6

4.5

5.3

5.8

6.4

8

9.6

12

12

15

16

17

Max. sallittu kuorma lyhyessä ajassa N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Pyörimissuunta

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

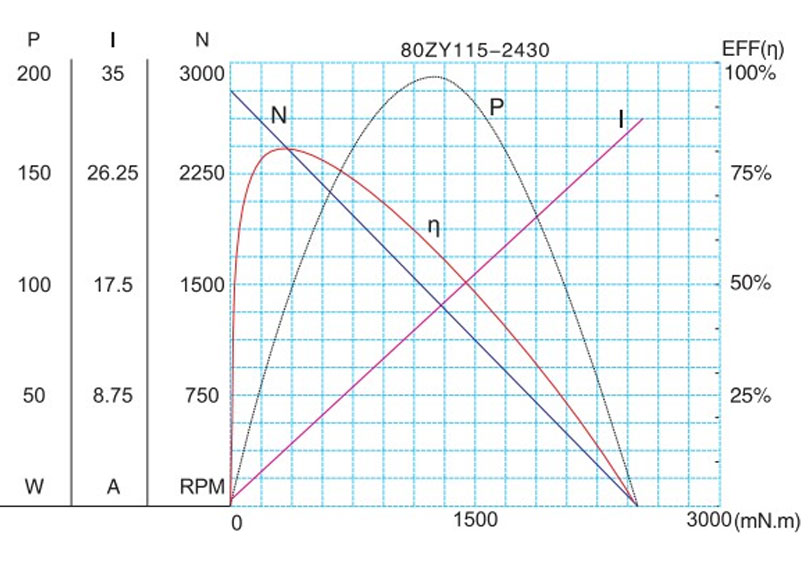

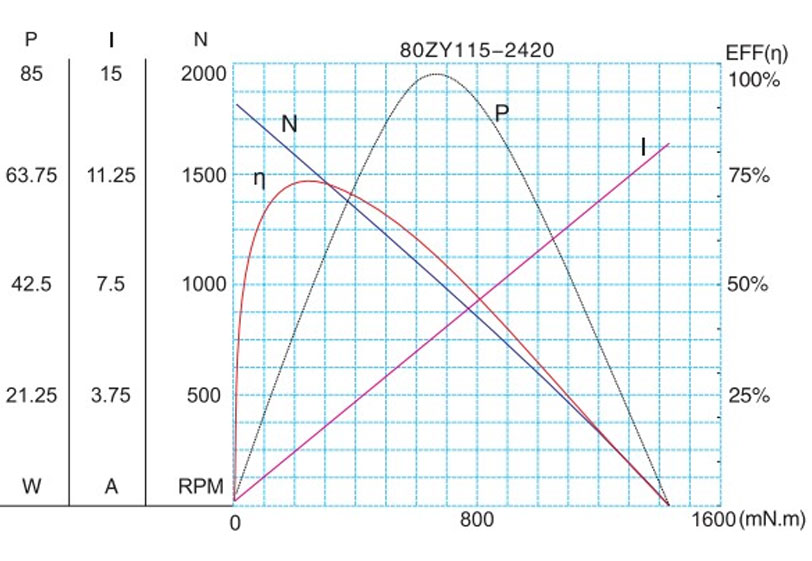

Moottorin ominaisuuskuva

F-14

Teknisiä parametreja voidaan muuttaa ilman ennakkoilmoitusta.*
