Kotiin / Tuote / Harjattu DC-vaihdemoottori / Harjattu DC Spur -vaihdemoottori / 104JB300K/80ZY125 12v/24v 104mm 30N.m kestomagneetti DC harjattu hammaspyörämoottori

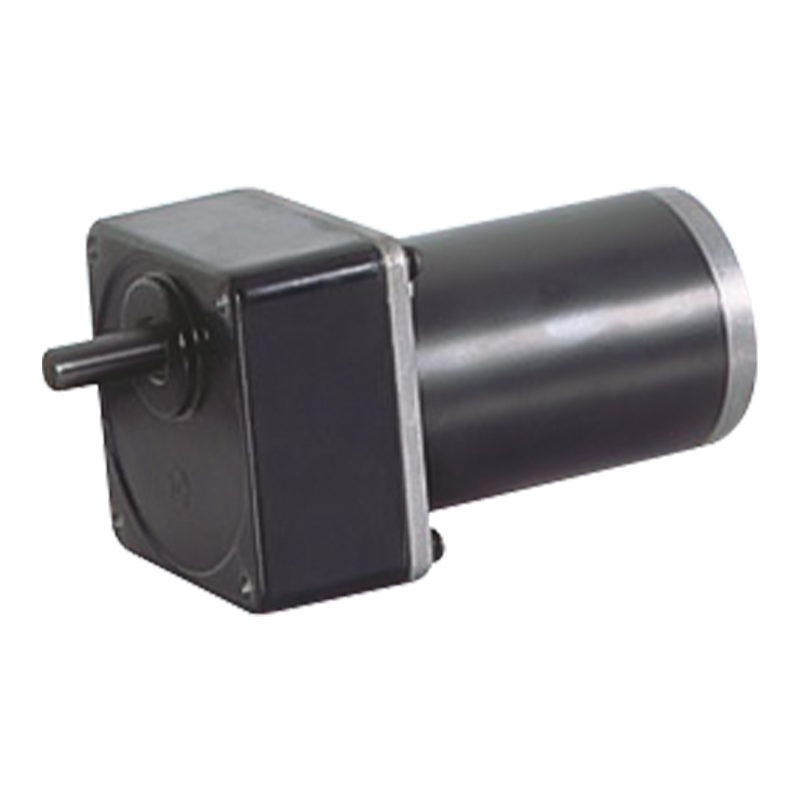

104JB300K/80ZY125 12v/24v 104mm 30N.m kestomagneetti DC harjattu hammaspyörämoottori

104JB300K/80ZY125 12v/24v 104mm 30N.m kestomagneetti DC harjattu hammaspyörämoottori

104JB300K/80ZY125 on sisäänrakennettu vaihteiston vähennin, jonka ulkohalkaisija on 104 mm ja joka sallii 30 Nm:n kuormituksen ja sopii 12v/24v kaksoisjänniteympäristöihin.
Yhdessä sopivan asentoanturin ja ohjausjärjestelmän kanssa, harjattu rinnakkaisvaihdemoottori voi saavuttaa tarkemman asennonsäädön. Automatisoidun tuotantolinjan paikannuslinkissä mekaaniset osat voidaan sijoittaa tarkasti määritettyyn asentoon, mikä parantaa tuotannon automaatioastetta ja tarkkuutta. Rinnakkaisen akselin vaihteiston kompakti rakenne ja pieni aksiaalinen koko sopivat rajallisiin tilanteisiin (kuten pienet robotit, kodinkoneet jne.). Rinnakkaisvaihteisto on tasainen, hiljainen, voi tarjota vakaamman tehon, jotta laite toimii vakaammin ja luotettavammin, sopii laitteille, joilla on korkeat toimintavakauden vaatimukset.

  • 104JB300K/80ZY125 12v/24v 104mm 30N.m kestomagneetti DC harjattu hammaspyörämoottori

+86 0579-86817938-836

[email protected]

104JB300K/80ZY125

Sallittu kuormitusalue: 30N.m

PM DC Spur-vaihdemoottori

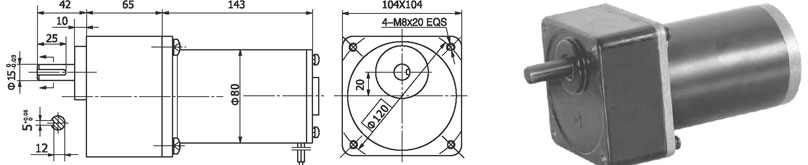

Mitat

104 mm:n integroitu vaihteisto, nimellisvääntömomentti jopa 30,0 Nm, seosteräksiset hammaspyörät, kaikki varustettu kuulalaakereilla.

Moottorin tekniset tiedot

TYYPPI

Nimellisjännite VDC

Nopeus ilman kuormitusta r/min

Tyhjävirta A

Nimellisnopeus r/min

Nimellisvääntömomentti N.m

Lähtöteho W

Nimellisvirta A

Pysäytysmomentti N.m

Pysäköintivirta A

80ZY125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

80ZY125-2435

24

3500

1.2

3000

0.7

200

10

3.2

45

Vaihdemoottorin tekniset tiedot

Kokoonpano 80ZY125-2420 DC-moottori

Vähennyssuhde

3

5

7.5

10

12.5

20

25

30

50

75

Vaihdejunien lukumäärä

2

2

2

3

3

3

3

3

4

4

Pituus (L) mm

65

65

65

65

65

65

65

65

65

65

Nopeus ilman kuormaa r/min

667

400

267

160

160

100

80

67

40

27

Nimellisnopeus r/min

567

340

227

136

136

85

68

57

34

23

Nimellismomentti N.m

1.6

2.6

3.9

4.8

5.8

9.3

12

14

23

25

Max. sallittu kuorma lyhyessä ajassa N.m

10

10

10

30

30

30

30

30

60

60

Pyörimissuunta

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

Kokoonpano 80ZY125-2435 DC-moottori

Vähennyssuhde

3

5

7.5

10

12.5

20

25

30

50

75

Vaihdejunien lukumäärä

2

2

2

3

3

3

3

3

4

4

Pituus (L) mm

65

65

65

65

65

65

65

65

65

65

Nopeus ilman kuormaa r/min

1167

700

467

350

280

175

140

117

70

47

Nimellisnopeus r/min

1000

600

400

300

240

150

120

100

60

40

Nimellismomentti N.m

1.9

3.2

4.3

5.1

6.4

10

13

15

26

30

Max. sallittu kuorma lyhyessä ajassa N.m

10

10

10

30

30

30

30

30

60

60

Pyörimissuunta

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

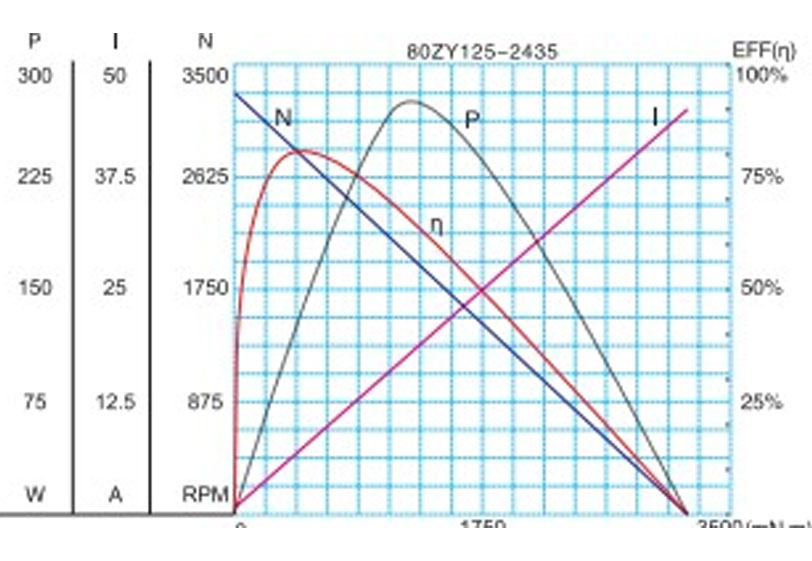

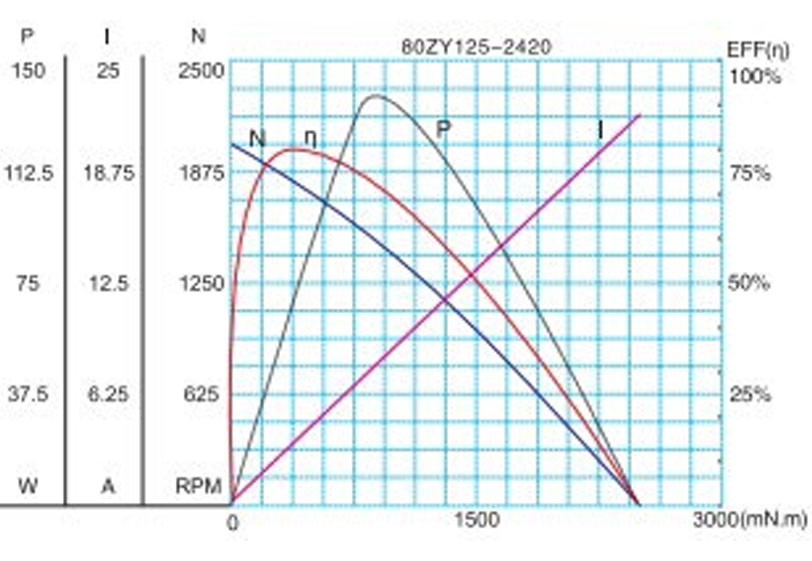

Moottorin ominaisuuskuva

F-15

Tekniset parametrit voivat muuttua ilman ennakkoilmoitusta.*
