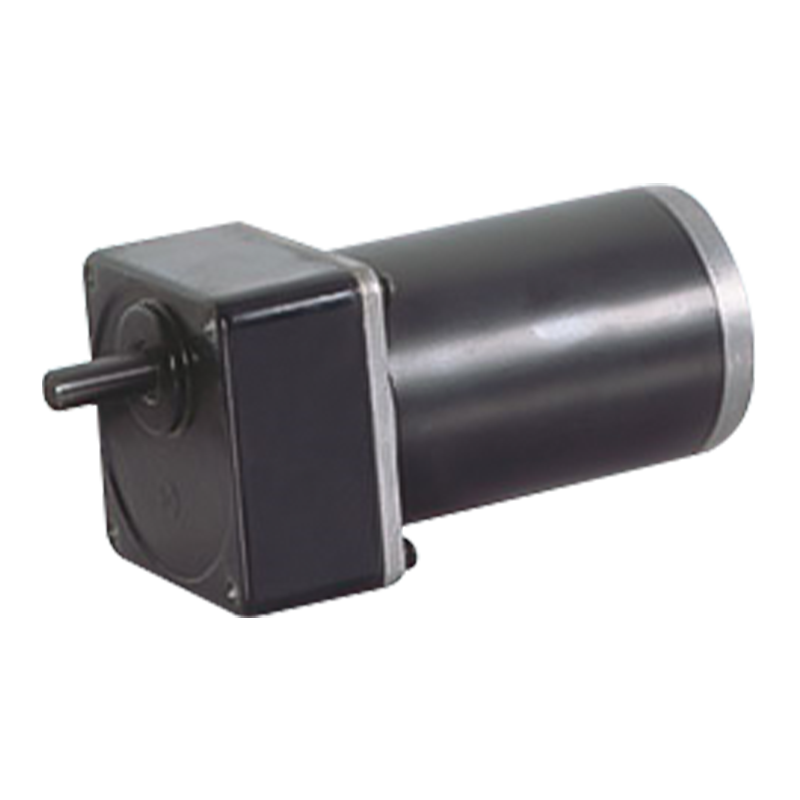

80JB100K/80ZY115 PWM 10N.m kestomagneetti DC harjattu hammaspyörämoottori

80JB100K/80ZY115 PWM 10N.m kestomagneetti DC harjattu hammaspyörämoottori

80JB100K/80ZY115 on tehokas 80 mm planeettavaihteisto, joka on suunniteltu monenlaisiin sovelluksiin, jotka vaativat tarkkaa vääntömomentin hallintaa. Sallitulla 10 Nm:n kuormalla vaihteisto tarjoaa voimansiirron tehokkuutta ja kestävyyttä.
Nopeutta voidaan ohjata suoraan säätämällä tulojännitettä, ja nopeuden säätö on yksinkertainen (kuten PWM-jännitteen säätö), ilman monimutkaisia ​​ohjausalgoritmeja ja sopii edullisiin nopeudensäätövaatimuksiin. Yhdessä sopivan asentoanturin ja ohjausjärjestelmän kanssa, harjattu rinnakkaisvaihdemoottori voi saavuttaa tarkemman asennonsäädön. Automatisoidun tuotantolinjan paikannuslinkissä mekaaniset osat voidaan sijoittaa tarkasti määritettyyn asentoon, mikä parantaa automaatioastetta ja tuotannon tarkkuutta.

  • 80JB100K/80ZY115 PWM 10N.m kestomagneetti DC harjattu hammaspyörämoottori

+86 0579-86817938-836

[email protected]

80JB100K/80ZY115

Sallittu kuormituslaippa: 10N.m

PM DC Spur-vaihdemoottori

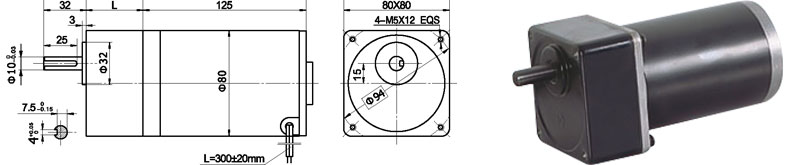

Mitat

80 mm:n integroitu vaihteisto, nimellisvääntömomentti jopa 10,0 Nm, seosteräksiset hammaspyörät, kaikki varustettu kuulalaakereilla.

Moottorin tekniset tiedot

TYYPPI

Nimellisjännite VDC

Nopeus ilman kuormitusta r/min

Tyhjävirta A

Nimellisnopeus r/min

Nimellisvääntömomentti N.m

Lähtöteho W

Nimellisvirta A

Pysäytysmomentti N.m

Pysäköintivirta A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Vaihdemoottorin tekniset tiedot

Kokoonpano 80ZY115-2420 DC-moottori (80ZY115-2420 DC-moottori)

Vähennyssuhde

3

5

7.5

10

12.5

15

25

30

50

Vaihdejunien lukumäärä

2

2

2

2

2

2

3

3

3

Pituus (L) mm

32

32

32

32

32

32

43

43

43

Nopeus ilman kuormaa r/min

667

400

267

200

160

133

80

67

40

Nimellisnopeus r/min

567

340

227

170

136

113

68

57

34

Nimellismomentti N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Max. sallittu kuorma lyhyessä ajassa N.m

15

15

15

15

15

15

30

30

30

Pyörimissuunta

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Kokoonpano 80ZY115-2430 DC-moottori (80ZY115-2430 DC-moottori)

Vähennyssuhde

3

5

7.5

10

12.5

15

25

30

50

Vaihdejunien lukumäärä

2

2

2

2

2

2

3

3

3

Pituus (L) mm

32

32

32

32

32

32

43

43

43

Nopeus ilman kuormaa r/min

1000

600

400

300

240

200

120

100

60

Nimellisnopeus r/min

800

520

347

260

208

173

104

87

52

Nimellismomentti N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Max. sallittu kuorma lyhyessä ajassa N.m

15

15

15

15

15

15

30

30

30

Pyörimissuunta

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

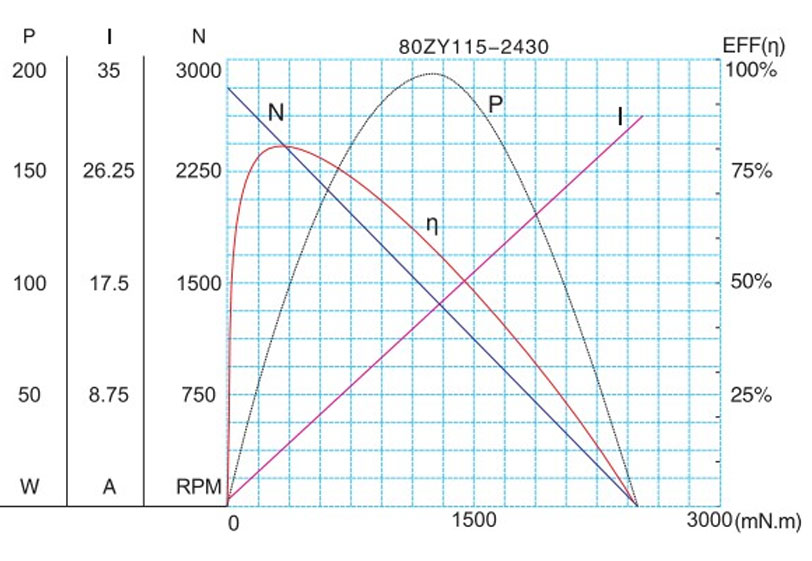

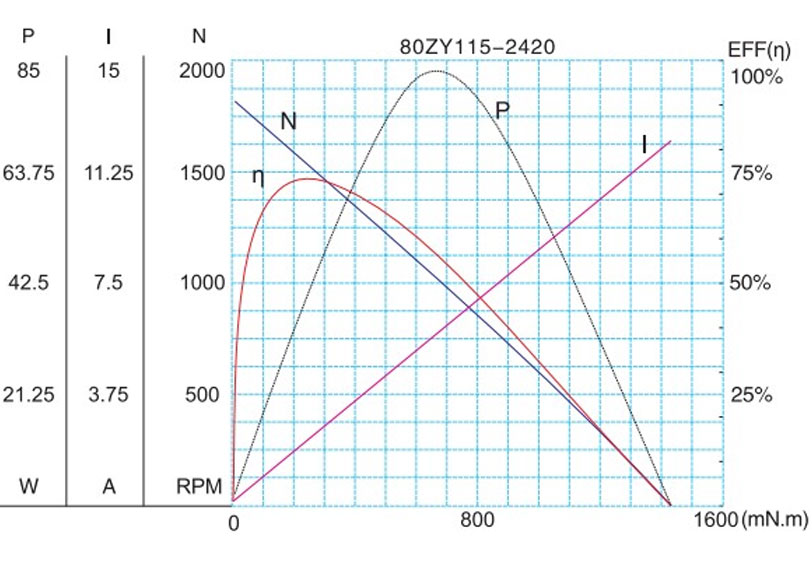

Moottorin ominaisuuskuva

F-13

Teknisiä parametreja voidaan muuttaa ilman ennakkoilmoitusta.*
