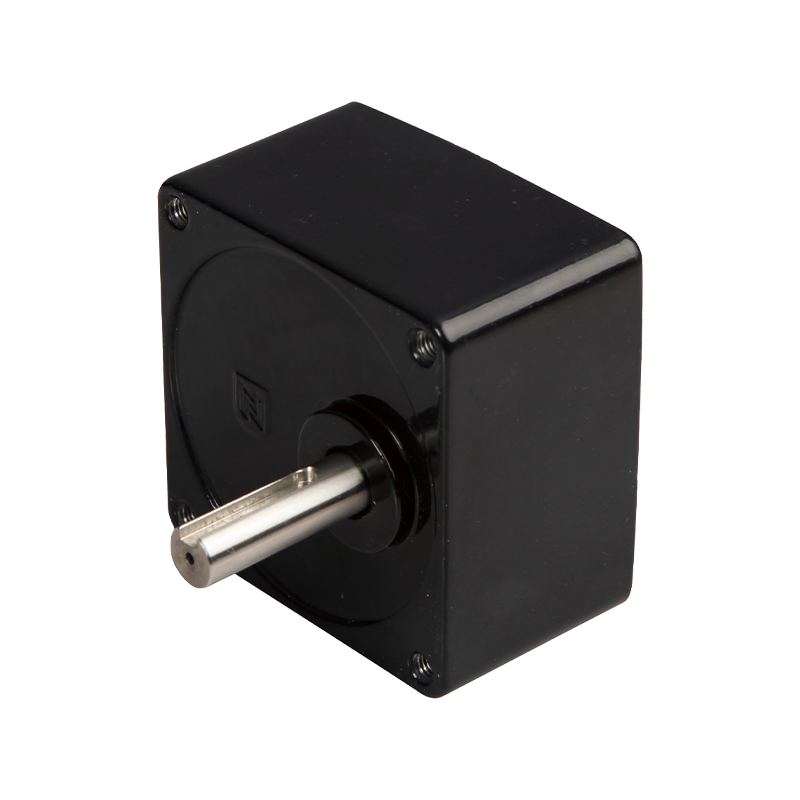

70JB80K 70mm Small Square Spur -vaihdelaatikko

70JB80K 70mm Small Square Spur -vaihdelaatikko

70JB80K 70mm Small Spur Gearbox on tehokas nelikulmainen vaihteisto, joka on suunniteltu sovelluksiin, jotka vaativat tarkkaa vääntömomentin hallintaa. Tämä tuote mahdollistaa 8 Nm:n maksimivääntömomenttialueen, ja siinä on voimansiirron tehokkuus ja kestävyys. Ulostuloakselin laakeri on suunniteltu vierintälaakereilla, jotka kestävät 100 N:n enimmäiskuormituksen ja 40 N:n aksiaalisen kuorman, mikä varmistaa vakaan toiminnan suuressa kuormituksessa. Radiaalivälystä ja aksiaalista välystä säädetään 0,08 mm:n ja 0,4 mm:n sisällä, mikä takaa tarkan välityksen. Jäykistys kuormittamattomana ei ylitä 2°, mikä lisää edelleen vaihteiston tasaisuutta ja tarkkuutta. Tulo- ja lähtösuunta voidaan valita samaksi tai päinvastaiseksi eri sovellusskenaarioiden mukaan. Käyttölämpötila-alue on -10°C - 80°C, ja käyttöympäristön kosteus on 20-85 %RH, mikä varmistaa luotettavan toiminnan erilaisissa ympäristöolosuhteissa. The recommended input speed does not exceed 3000rpm, to ensure performance and longevity.

  • 70JB80K 70mm Small Square Spur -vaihdelaatikko

+86 0579-86817938-836

[email protected]

70mm Small Spur Gear vaihteisto 70JB80K

70mm Spur-vaihdelaatikko,

Sallittu kuormitusalue: 8N.m

Spur Vaihteisto

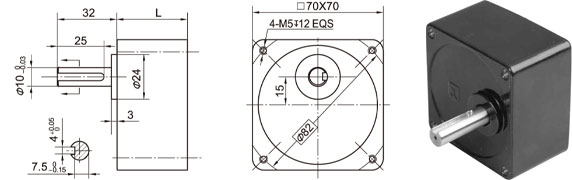

Mitat

Parametri

Välityssuhteen parametri

Välityssuhde

L-mitta

Vaihe 1

5 ~ 18

32

Vaihe 2

20-50

42

Vaihe 3

60-200

Parametri

Parametri

Vaihe 2

Vaihe 3

Vaihe 4

Lähetyksen tehokkuus

81 %

73 %

66 %

Nimellinen toleranssivääntömomentti

2N.m

4N.m

8N.m

Tulo- ja lähtösuunta

Sama suunta

Käänteinen suunta

Sama suunta

Suurin hetkellinen toleranssivääntömomentti

Kaksi kertaa nimellisvääntömomentti

Käyttölämpötila

-10 ℃ ~ 80 ℃

Käyttöympäristön kosteus

20 % ~ 85 % RH

Suosittele syöttönopeutta

≤3000rpm

Tekniset tiedot

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalikuorma (10 mm akselin päästä)

≤100N

Max. akselin aksiaalinen kuormitus

≤40N

Akselin säteittäinen välys (lähellä laippaa)

≤0,08 mm

Akselin aksiaalinen välys

≤0,4 mm

Vastaisku tyhjäkäynnillä

≤ 2°

Akselin puristusvoima, max

≤180N
