72JX850K 72mm 15-85N.m planeettavaihteisto

72JX850K 72mm 15-85N.m planeettavaihteisto

72JX850K:ssa on metallinen planeettapyörärakenne, jonka ulkohalkaisija on 72 mm, mikä takaa sekä kompaktin että suuren vääntömomentin. Sallittu vääntömomentti vaihtelee välillä 15 N.m - 85 N.m, ja se tukee kahta 12 V/24 V jännitettä sopeutuakseen erilaisiin energiatehokkuusskenaarioihin.
Yksivaiheisen planeettavaihteiston välityssuhde on yleensä välillä 3-10, ja kun monivaiheista planeettavaihteistoa käytetään sarjassa, siirtosuhde voi saavuttaa kymmeniä tai jopa satoja, mikä voi täyttää eri laitteiden vaatimukset siirtosuhteelle. Verrattuna perinteisiin rinnakkaisakselisiin vaihteistoihin, planeettavaihteistot voivat olla 30–50 % pienempiä tilavuudeltaan ja kevyempiä kuin perinteiset rinnakkaisakseliset vaihteistot, joilla on sama välityssuhde ja kantavuus, minkä ansiosta ne on helppo asentaa ja ottaa käyttöön rajoitetuissa laitteissa.

  • 72JX850K 72mm 15-85N.m planeettavaihteisto

+86 0579-86817938-836

[email protected]

72mm planeettavaihteisto 72JX850K

72mm planeettavaihteisto,

Sallittu kuormitusalue: 15N.m〜85N.m

Planetaarinen vaihdelaatikko

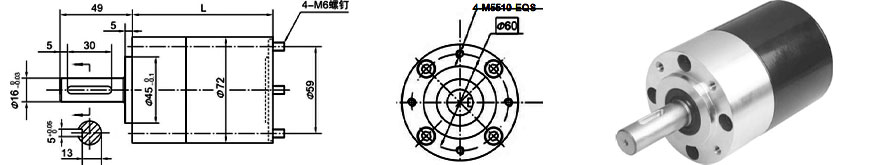

Mitat

Parametri

Välityssuhteen parametri

Välityssuhde

L-mitta

Vaihe 1

3,7 - 6,75

56

Vaihe 2

14 ~ 46

75.5

Vaihe 3

51-308

95.5

Parametri

Parametri

Vaihe 1

Vaihe 2

Vaihe 3

Lähetyksen tehokkuus

90 %

81 %

73 %

Nimellinen toleranssivääntömomentti

15N.m

45N.m

85N.m

Max hetkellinen toleranssivääntömomentti

Kolme kertaa nimellisvääntömomentti

Käyttölämpötila

-10 ℃ ~ 80 ℃

Käyttöympäristön kosteus

20 % 〜 85 % RH

Suosittele syöttönopeutta

≤4000 rpm

Tulo- ja lähtösuunta

Sama suunta

Tekniset tiedot

Asunnon materiaali

Metallia

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalinen kuorma (10 mm laipasta)

≤320N

Max. akselin aksiaalinen kuormitus

≤160N

Akselin säteittäinen välys (lähellä laippaa)

≤0,08 mm

Akselin aksiaalinen välys

≤0,4 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Akselin puristusvoima, max

≤400N
