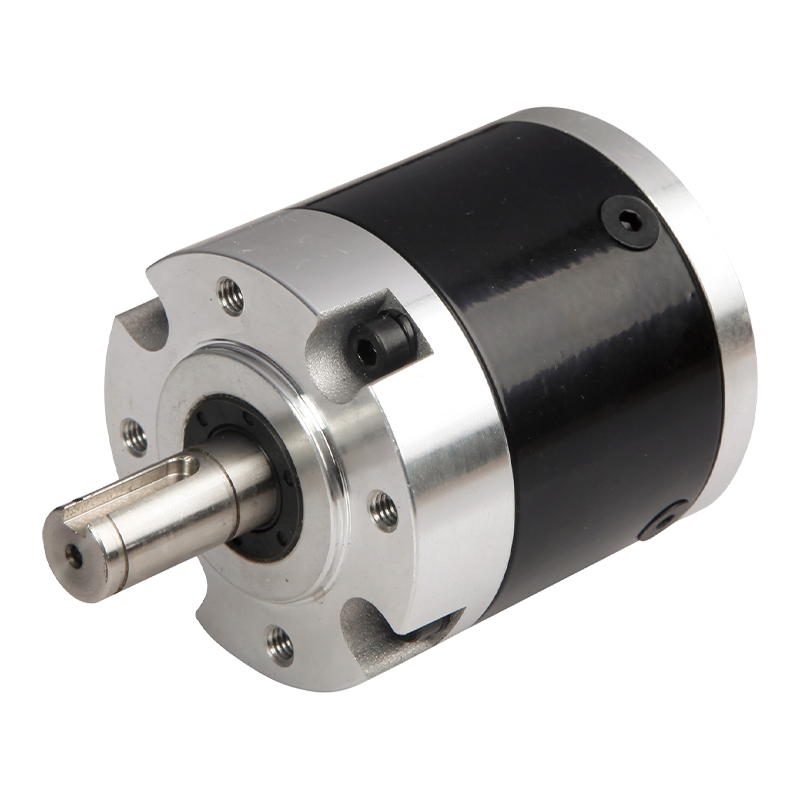

56JXL300K 56mm 300N hiljainen planeettavaihteisto

56JXL300K 56mm 300N hiljainen planeettavaihteisto

56JXL300K Low Noise Planetary Gearbox on korkean suorituskyvyn tuote, joka on erityisesti suunniteltu erittäin tarkkoihin ja hiljaisiin sovelluksiin. Tässä vaihteistossa on 56 mm:n kierrehammas ja hiljainen planeettavaihteistorakenne, joka mahdollistaa vääntömomentin välillä 3 N.m - 30 N.m, joten se sopii erilaisiin teollisuusautomaatiolaitteisiin ja tarkkuuskoneisiin. Kotelon materiaali koostuu metallista ja muovista kierrehampaista, mikä varmistaa lujuuden ja kestävyyden. Lähtöakselin laakerityyppi on vierintälaakeri, jonka suurin sallittu säteittäinen kuorma on 200 N ja suurin sallittu aksiaalikuorma 100 N. Akselin säteisvälys on alle 0,04 mm ja aksiaalinen välys alle 0,3 mm, ja välys tyhjäkäynnillä on 1,5°. Akselin suurin puristusvoima on 300 N, mikä takaa vakaan toiminnan suuressa kuormituksessa. Välityssuhdeparametrit sisältävät 1., 2., 3. ja 4. vaiheen, jotka vastaavat erilaisia ​​voimansiirron tehokkuuksia ja nimellistoleranssimomentteja ja täyttävät eri sovellusskenaarioiden vaatimukset. Käyttölämpötila-alue on -10°C - 80°C, käyttöympäristön kosteus 20-85 %RH ja suositeltu syöttönopeus enintään 4000 rpm.

  • 56JXL300K 56mm 300N hiljainen planeettavaihteisto

+86 0579-86817938-836

[email protected]

56mm planeettavaihteisto 56JXL300K

56 mm kierrehammas, hiljainen planeettavaihteisto,

Sallittu kuormitusalue: 3N.m〜30N.m

Vähämeluinen planeettavaihteisto

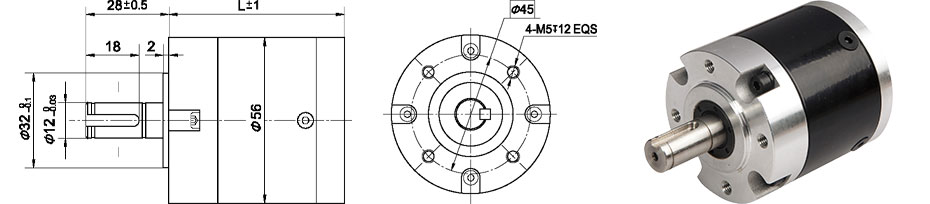

Mitat

Parametri

Välityssuhteen parametri

Välityssuhde

L-mitta

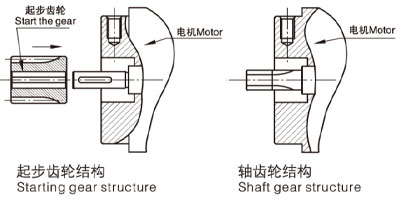

Akselin hampaat, aloitusrakenne

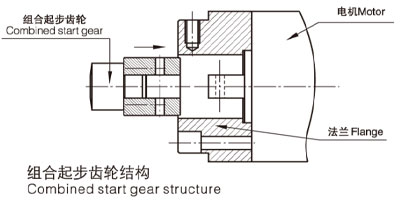

Yhdistetty aloitusrakenne

Vaihe 1

4,2 ~ 9

47

64

Vaihe 2

15 ~ 38

59

72

Vaihe 3

54-163

78

91

Vaihe 4

196 - 691

90

103

Parametri

Parametri

Vaihe 1

Vaihe 2

Vaihe 3

Vaihe 4

Lähetyksen tehokkuus

0.9

0.81

0.73

0.66

Nimellinen toleranssivääntömomentti

3N.m

12N.m

20N.m

30N.m

Suurin hetkellinen toleranssivääntömomentti

Kolme kertaa nimellisvääntömomentti

Käyttölämpötila

-10 ℃ ~ 80 ℃

Käyttöympäristön kosteus

20 % ~ 85 % RH

Suosittele syöttönopeutta

≤4000 rpm

Tulo- ja lähtösuunta

Sama suunta

Tekniset tiedot

Asunnon materiaali

Meta "Muovinen kierre

Laakeri ulostulossa

Kuulalaakerit

Max. Radiaalinen kuorma (10 mm laipasta)

≤200N

Max. akselin aksiaalinen kuormitus

≤100N

Akselin säteittäinen välys (lähellä laippaa)

≤0,04 mm

Akselin aksiaalinen välys

≤0,3 mm

Vastaisku tyhjäkäynnillä

≤1,5°

Akselin puristusvoima, max

≤300N

Moottorin sovituskaavio

Moduuli

Hampaiden lukumäärä

Vaihe 1

Vaihe 2

Vaihe 3

Vaihe 4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
