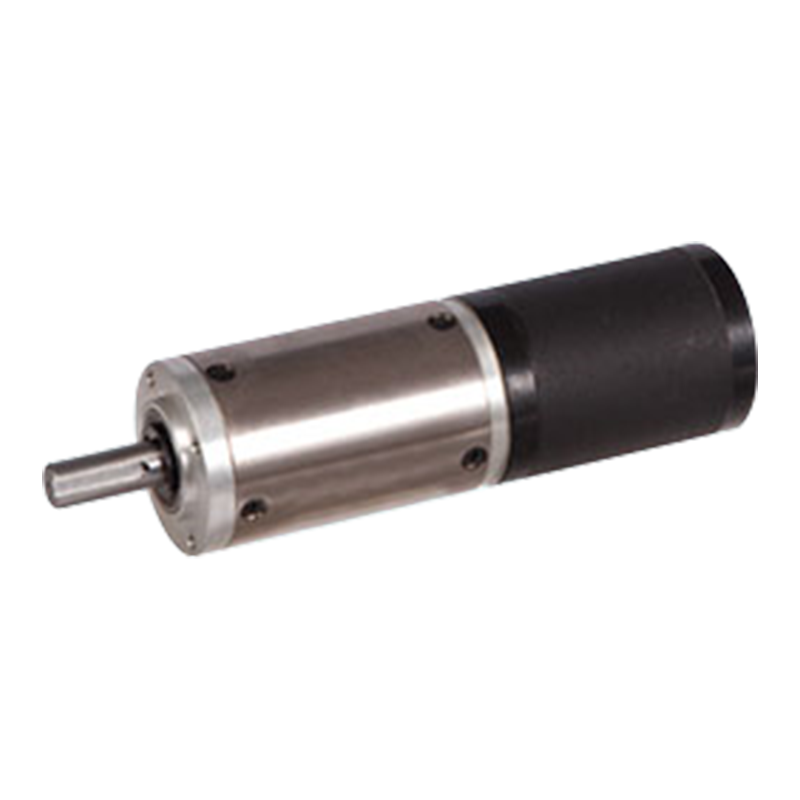

42JXGT200K/42ZWN60 42mm 12v/24v harjaton DC planeettavaihteisto

42JXGT200K/42ZWN60 42mm 12v/24v harjaton DC planeettavaihteisto

42JXGT200K/42ZWN60 on kompakti tehoyksikkö, jonka ulkohalkaisija on 42 mm ja joka soveltuu 12v/24v kaksoisjänniteympäristöihin ja jossa käytetään metallista sisärengasta.
Vaihteistossa planeettapyörän ja aurinkopyörän sekä hammasrenkaan välinen kytkentä on suhteellisen tasaista, ja erittäin tarkka hammaspyörän käsittelytekniikka voi tehokkaasti vähentää vaihteiston melua, ja melu käytön aikana voidaan yleensä ohjata alle 40-60 desibelin. Planeettavaihteiston voimansiirtorakenne on kompakti, vaihde on valmistettu erittäin lujasta seosteräksestä, sammutuksen, hionnan ja muiden prosessien jälkeen, korkea lujuus ja kulutuskestävyys, kestää suuria iskukuormia, pitkä käyttöikä.

  • 42JXGT200K/42ZWN60 42mm 12v/24v harjaton DC planeettavaihteisto

+86 0579-86817938-836

[email protected]

42JXGT200K/42ZWN60

42mm OD planeettavaihteisto,

Sallittu kuormitusalue: 2N.m~20N.m

BLDC planeettavaihteistomoottori (rengashammaspyörän materiaali: metalli)

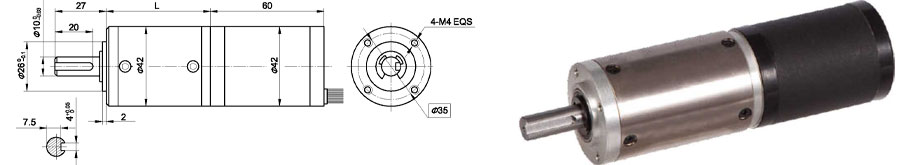

Mitat

Harjattoman moottorin tekniset tiedot

TYYPPI

Napojen lukumäärä

Vaiheiden lukumäärä

Nimellisjännite VDC

Kuormittamaton Nopeus r/min

Nimellisnopeus r/min

Nimellismomentti mN.m

Nimellisteho W

Reak Momentti mN.m

Huippuvirta A

Linjasta linjaan vastus ohmia

Linjasta linjaan induktanssi mH

42ZWN60-2430

8

3

24

3000

2100

50

11

150

2.6

6

6.4

Harjattoman vaihdemoottorin tekniset tiedot

Kokoonpano 42ZWN60-2430 Harjaton tasavirtamoottori (42ZWN60-2430 BLDC-moottori)

Vähennyssuhde

65

83

83

247

247

403

515

944

Vaihdejunien lukumäärä

3

3

3

4

4

4

4

5

Pituus (L) mm

58.3

58.3

58.3

68.6

68.6

68.6

68.6

78.9

Nopeus ilman kuormaa r/min

46

36

36

12

12

7.4

5.8

3.2

Nimellisnopeus rAnin

32

25

25

9

9

5.2

4.1

2.2

Nimellisvääntömomentti N.m

2.4

3

3

8

8

13

17

20

Max. sallittu kuorma lyhyessä ajassa N.m

50

50

50

60

60

60

60

60

Johdinkaavio

U

V

W

Vcc

Ha

Hb

Hän

GND

Punainen

Ruskea

Musta

Sininen

Keltainen

Ruskea

Punainen

Vihreä

22AWG UL1007

26AWG UL1007
