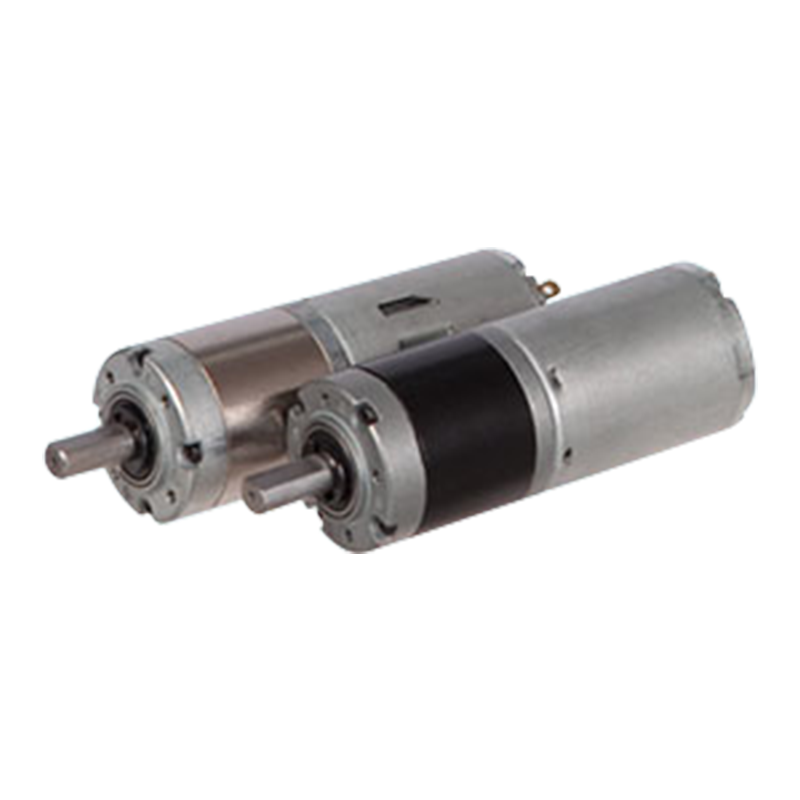

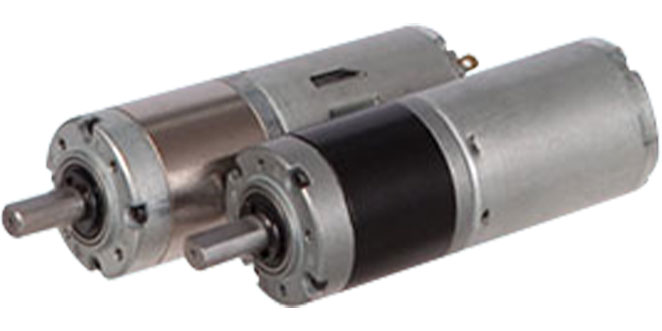

36JXE30K/36ZY50 36mm 0,3-3N.m kestomagneetti, tasavirtaharjattu planeettavaihteistomoottori

36JXE30K/36ZY50 36mm 0,3-3N.m kestomagneetti, tasavirtaharjattu planeettavaihteistomoottori

36JXE30K/36ZY50:n sisärengasmateriaali on valmistettu metallista ja jauhemetallista, ja voit valita kahdesta materiaalista valmistetun sisärenkaan välillä: jauhemetalli (malli 36JXF30K) ja metalli (malli 36JXE30K). Ulkohalkaisija on 36 mm, sen sallittu vääntömomenttialue: 0,3 N.m ~ 3.0 N.m, tyhjäkäyntinopeus on 3600-4200 rpm.
Useita planeettapyöriä käytettäessä iskuvoimaa voidaan jakaa ja kuormitettavuutta lisätä yhdistettynä harjamoottorin suureen vääntömomenttitehoon, jotta se selviytyy raskaan kuormituksen olosuhteista (kuten automatisoidut tuotantolinjan käyttöjärjestelmät). Tasainen nopeuden säätö voidaan saavuttaa säätämällä jännitettä, ja päällekkäisten planeettavaihteiden monivaiheinen välityssuhde voi ohjata tarkasti nopeutta ja vääntömomenttia laajalla alueella, mikä sopii hienosäätöä vaativiin skenaarioihin (kuten lääketieteelliset laitteet, pienet robotit).

  • 36JXE30K/36ZY50 36mm 0,3-3N.m kestomagneetti, tasavirtaharjattu planeettavaihteistomoottori

+86 0579-86817938-836

[email protected]

36JXE30K/36ZY50

36 mm OD planeettavaihteisto,

Sallittu kuormitusalue: 0,3N.m~3.0N.m

PM DC -planeettavaihteistomoottori (rengashammaspyörän materiaali: metalli ja jauhemetalli)

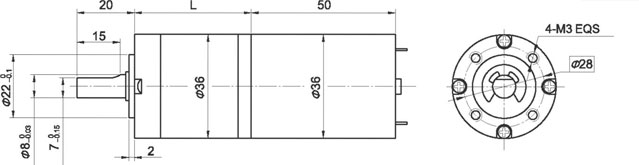

Mitat

Rengasvarusteet voidaan valita kahdesta materiaalista: jauhemetalli (tyyppi: 36JXF30K), metalli (tyyppi: 36JXE30K)

Moottorin tekniset tiedot

Kirjoita

Nimellisjännite VDC

Kuormittamaton Nopeus r/min

Tyhjävirta mA

Nimellisnopeus r/min

NimellisvääntömomenttiN.m

Lähtöteho W

Nimellisvirta mA

Jumisvääntömomentti mN.m

Pysäköintivirta A

36ZY50-2436

24

3600

100

3000

11

3.4

0.4

58

1.7

36ZY50-2442

24

4200

120

3450

12

4.2

0.43

56

1.6

Vaihdemoottorin tekniset tiedot

Kokoonpano 36ZY50-2436 DC-moottori (36ZY50-2436 DC-moottori)

Vähennyssuhde

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Vaihdejunien lukumäärä

1

1

2

2

2

3

3

3

3

4

4

4

4

Pituus (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Nopeus ilman kuormitusta r/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

Nimellisnopeus r/min

809

579

214

158

111

59

42

30

22

16

11

8.1

5.8

Nimellisvääntömomentti N.m

0.037

0.051

0.12

0.17

0.24

0.41

0.57

0.8

1.1

1.4

1.9

2.6

3

Max. sallittu kuorma lyhyessä ajassa N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

Kokoonpano 36ZY50-2442 DC-moottori (36ZY50-2442 DC-moottori)

Vähennyssuhde

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Vaihdejunien lukumäärä

1

1

2

2

2

3

3

3

3

4

4

4

4

Pituus (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Nopeus ilman kuormitusta r/min

1132

811

300

221

156

82

59

42

30

22

16

11

8.1

Nimellisnopeus r/min

930

666

246

182

128

68

49

35

25

18

13

9.3

6.7

Nimellisvääntömomentti N.m

0.04

0.056

0.14

0.18

0.26

0.45

0.62

0.88

1.2

1.5

2.1

2.9

3

Max. sallittu kuorma lyhyessä ajassa N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

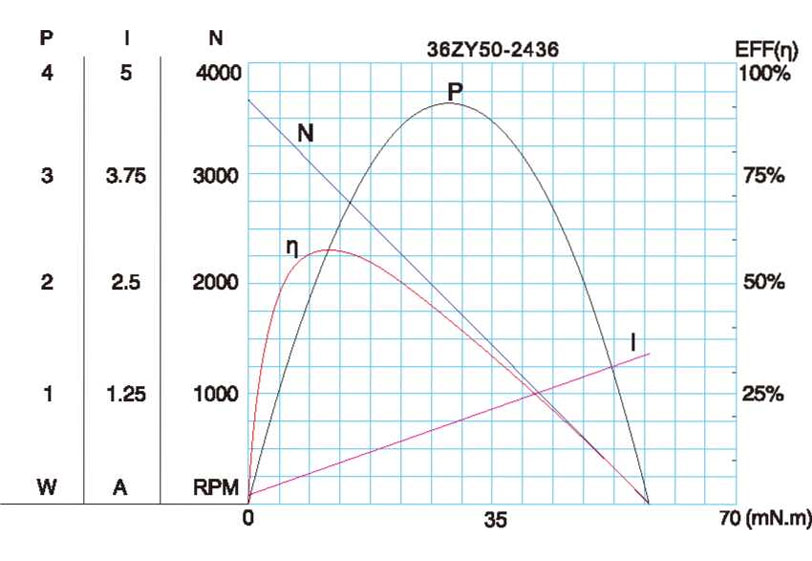

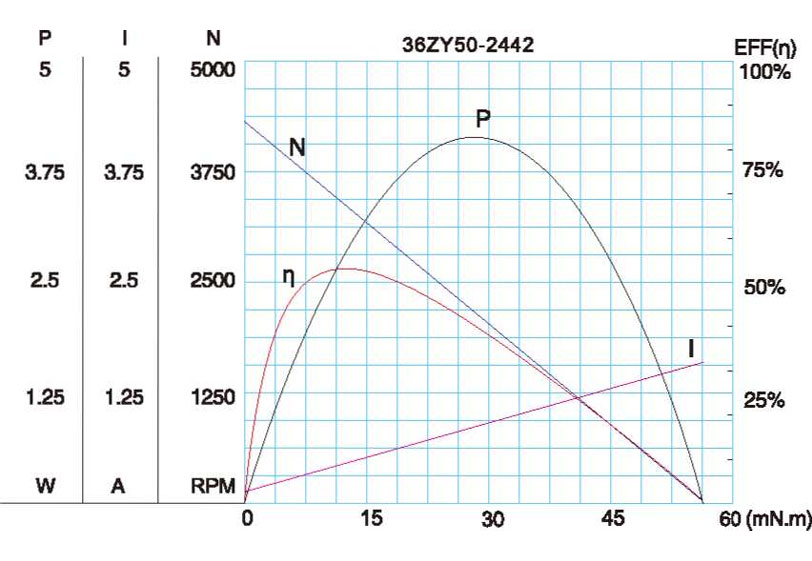

Moottorin ominaisuuskuva

A-17

Teknisiä parametreja voidaan muuttaa ilman ennakkoilmoitusta.*
