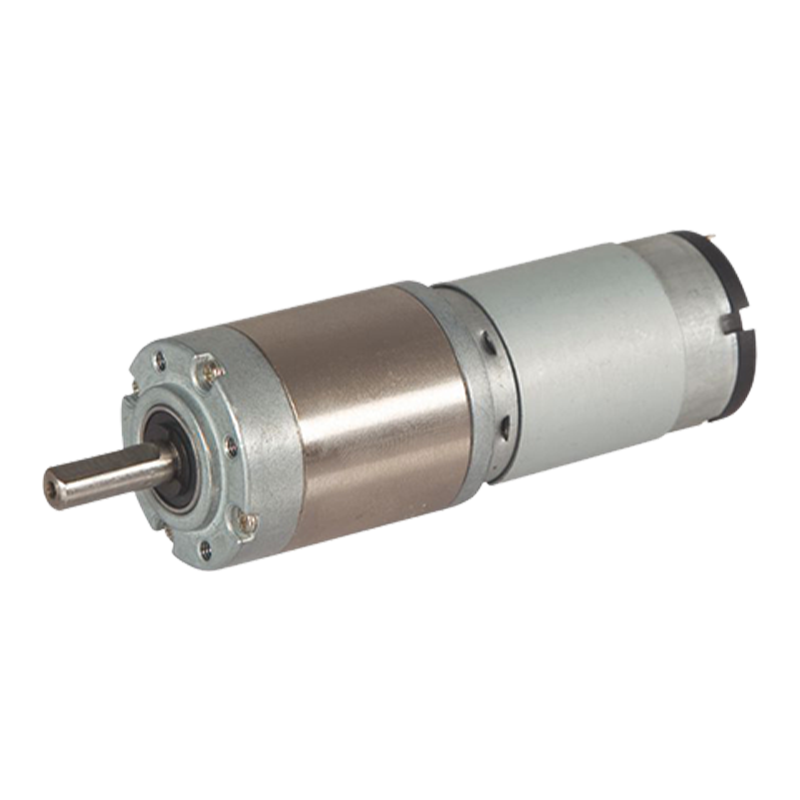

32JXE30K/28ZY47P 32mm 0,3-3N.m kestomagneetti, tasavirtaharjattu planeettavaihteistomoottori

32JXE30K/28ZY47P 32mm 0,3-3N.m kestomagneetti, tasavirtaharjattu planeettavaihteistomoottori

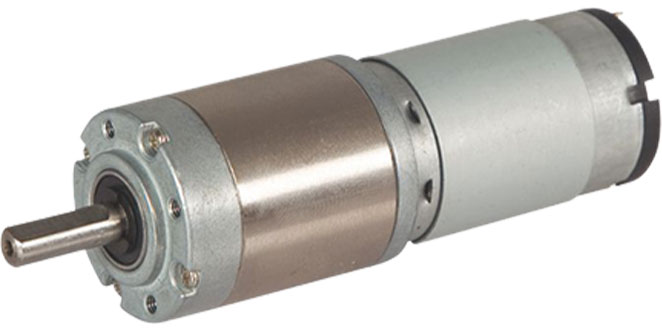

32JXE30K/28ZY47P (Kesyvämagneettinen DC-planeettavaihteistomoottori metallilla planeettavaihteistorakenteella, jonka ulkohalkaisija on 32 mm, sekä kompakti että korkea vääntömomentti. Tukee 12V/24V kaksoisjännitettä, sopii erilaisiin energiatehokkuusskenaarioihin.
Sopivalla asentoanturilla voidaan saavuttaa korkea asennonsäätötarkkuus. Esimerkiksi 3D-tulostimessa tulostuspään liikeasentoa voidaan ohjata tarkasti tulostuslaadun varmistamiseksi.
32JXE30K/28ZY47P kompakti ja kevyt, planeettavaihteistomekanismin kompakti rakenne tekee harjatusta planeettavaihteistomoottorista pienemmän ja kevyemmän samalla teholla. Se on helppo asentaa laitteisiin, joissa on rajoitetusti tilaa, kuten droonit, pienet lääketieteelliset laitteet jne., mikä helpottaa laitteiden pienentämistä ja kevyttä suunnittelua.

  • 32JXE30K/28ZY47P 32mm 0,3-3N.m kestomagneetti, tasavirtaharjattu planeettavaihteistomoottori

+86 0579-86817938-836

[email protected]

32JXE30K/28ZY47P(1)

32mm OD planeettavaihteisto,

Sallittu kuormitusalue: 0,3N.m~3.0N.m

PM DC -planeettavaihteistomoottori (rengashammaspyörän materiaali: metalli)

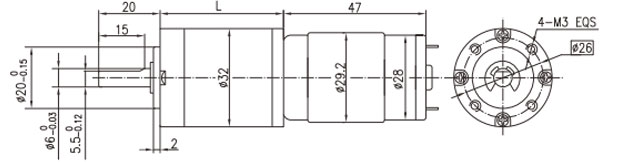

Mitat

Vakiolähtöakselin ulkohalkaisija 6 mm, ulkohalkaisija 8 mm valinnainen.

Moottorin tekniset tiedot

Kirjoita

Nimellisjännite VDC

Kuormittamaton Nopeus r/min

Tyhjävirta mA

Nimellisnopeus r/min

NimellisvääntömomenttiN.m

Lähtöteho W

Nimellisvirta mA

Jumisvääntömomentti mN.m

Pysäköintivirta A

28ZY47P-1265

12

6500

150

5290

7.6

4.2

530

23

1.6

28ZY47P-2465

24

6500

85

5250

7.3

4

250

23

0.8

Vaihdemoottorin tekniset tiedot

Kokoonpano 28ZY47P-1265 DC-moottori (28ZY47P-1265 DC-moottori)

Vähennyssuhde

3.7

5.2

14

19

27

35

51

71

100

139

189

254

354

495

596

Vaihdejunien lukumäärä

1

1

2

2

2

2

3

3

3

3

4

4

4

4

4

Pituus (L) mm

25.7

25.7

32.8

32.8

32.8

32.8

39.7

39.7

39.7

39.7

46.6

46.6

46.6

46.6

46.6

Nopeus ilman kuormitusta r/min

1756

1255

464

342

241

186

127

92

65

47

34

26

18

13

11

Nimellisnopeus r/min

1426

1021

378

278

196

151

104

75

53

38

28

21

15

11

8.9

Nimellisvääntömomentti N.m

0.025

0.035

0.086

0.12

0.17

0.22

0.28

0.39

0.55

0.77

0.93

1.3

1.7

2.4

2.9

Max. sallittu kuorma lyhyessä ajassa N.m

1

1

3.5

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

9

Kokoonpano 28ZY47P-2465 DC-moottori (28ZY47P-2465 DC-moottori)

Vähennyssuhde

3.7

5.2

14

19

27

35

51

71

100

139

189

254

354

495

596

Vaihdejunien lukumäärä

1

1

2

2

2

2

3

3

3

3

4

4

4

4

4

Pituus (L) mm

25.7

25.7

32.8

32.8

32.8

32.8

39.7

39.7

39.7

39.7

46.6

46.6

46.6

46.6

46.6

Nopeus ilman kuormitusta r/min

1752

1255

464

342

241

186

127

92

65

47

34

26

18

13

11

Nimellisnopeus r/min

1415

1014

375

276

194

150

103

74

53

38

28

21

15

11

8.8

Nimellisvääntömomentti N.m

0.024

0.034

0.083

0.11

0.16

0.21

0.27

0.38

0.53

0.74

0.9

1.2

1.7

2.3

2.8

Max. sallittu kuorma lyhyessä ajassa N.m

1

1

3.5

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

9

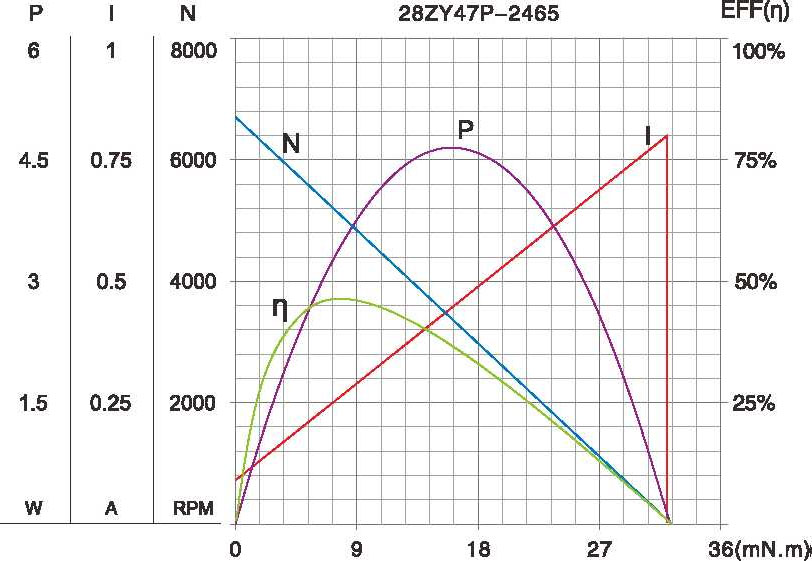

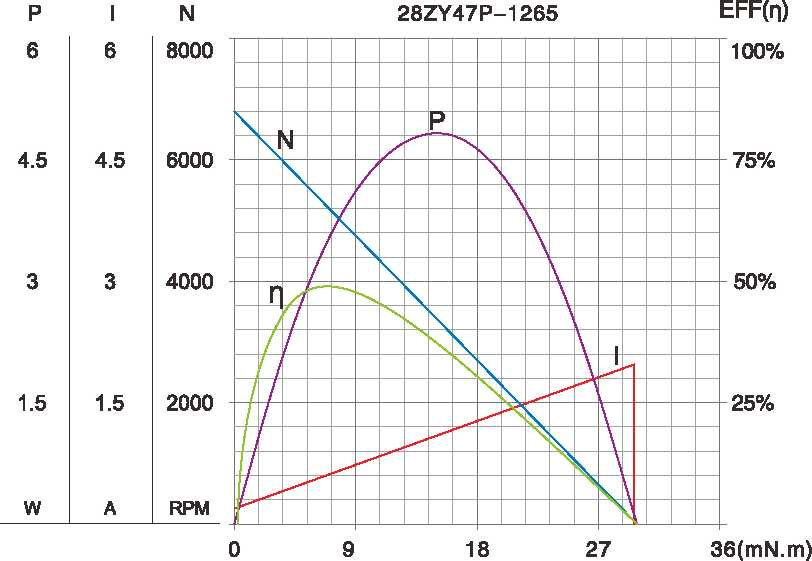

Moottorin ominaisuuskuva

A-11

Teknisiä parametreja voidaan muuttaa ilman ennakkoilmoitusta.*
