DC-vaihdemoottorit: miten ne toimivat, avaintyypit ja kuinka valita oikea moottori projektiisi

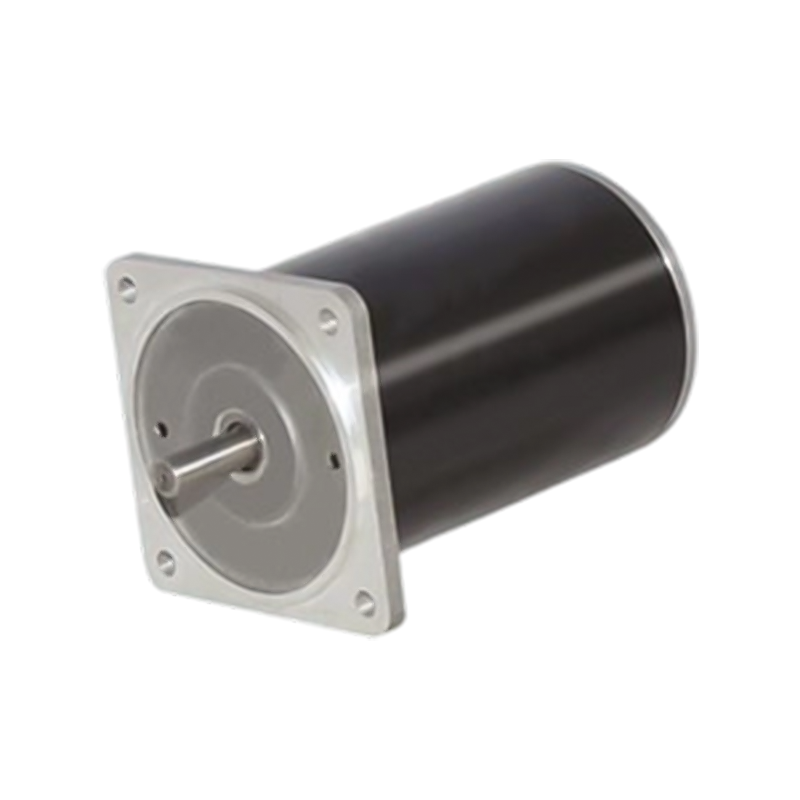

Mikä DC-vaihdemoottori on ja miksi sitä käytetään

DC-vaihdemoottori on itsenäinen sähkömekaaninen kokoonpano, joka yhdistää tasavirtasähkömoottorin integroituun mekaaniseen vaihteistoon, mikä tuottaa yhden yksikön, joka pystyy tuottamaan suuremman vääntömomentin pienemmällä lähtöakselin nopeudella kuin moottori yksin pystyisi tarjoamaan. Vaihteiston integroimisen tasavirtamoottoriin perustarkoituksena on vaihtaa pyörimisnopeus vääntömomentiksi vaihteiston vähentämisen kautta – 3 000–15 000 RPM:llä pyörivä tasavirtamoottori on luonnollisessa tilassaan nopea ja suhteellisen heikko pyörimisvoiman suhteen, mutta sen jälkeen kun tämä kierros on siirretty vaihteiston läpi, jonka alennussuhde on 50:1 tai spin50, teholla 600:1 spin50 RPM samalla kun vääntömomentti kerrotaan samalla suhteella (miinus hyötysuhdehäviöt). Tämä nopeus-vääntömomenttimuunnos on määrittävä ominaisuus, joka tekee DC-vaihteistomoottoreista välttämättömiä monissa mekaanisissa sovelluksissa.

Vaihteistomoottorin tasavirtamoottorielementti muuntaa sähköenergian tasavirtalähteestä – joka voi olla akku, säädelty tasavirtalähde, aurinkopaneelijärjestelmä tai tasasuuntainen vaihtovirtalähde – mekaaniseksi pyörimisenergiaksi moottorin staattorikentän ja roottorikäämien tai kestomagneettien välisen sähkömagneettisen vuorovaikutuksen kautta. Tasavirtamoottorit sopivat erityisen hyvin sovelluksiin, jotka vaativat muuttuvaa nopeutta ja yksinkertaista suunnansäätöä, koska sekä nopeutta (jännitteen tai PWM-signaalin säädön kautta) että suuntaa (syötön napaisuuden vaihtamisen kautta) voidaan hallita suoraviivaisella elektroniikalla, mikä tekee DC-vaihteistomoottoreista luonnollisen valinnan akkukäyttöisiin, sulautettuihin järjestelmiin ja muuttuvanopeuksisiin mekatroniikkasovelluksiin.

Tasavirtamoottoriin kiinnitetty vaihteistokomponentti palvelee useita toimintoja yksinkertaisen nopeuden pienentämisen lisäksi. Se tarjoaa myös mekaanisen edun, jonka ansiosta pienempi, kevyempi ja halvempi moottori voi suorittaa töitä, jotka muutoin edellyttäisivät paljon suurempaa suoravetomoottoria – mikä vähentää järjestelmän kustannuksia, painoa ja kokoa samanaikaisesti. Monissa sovelluksissa vaihteisto tarjoaa myös jonkin verran takavetovastusta (erityisesti kierukkavaihteistoissa), mikä tarkoittaa, että kuorma ei voi helposti ajaa moottoria takaisin vaihteiston läpi, kun teho on katkaistu, mikä on arvokasta paikoitus-, nosto- ja pitosovelluksissa, joissa tarvitaan kuorman pitoa ilman jatkuvaa tehonottoa.

Miten DC-vaihdemoottorit toimivat: Moottori ja vaihdelaatikko toimivat yhdessä

Moottorin ja vaihteiston alajärjestelmien vuorovaikutuksen ymmärtäminen tasavirtavaihdemoottorissa on olennaista suoritusarvojen oikean tulkinnan ja järjestelmän toiminnan ennustamisen kannalta todellisessa sovelluksessa. Nämä kaksi alajärjestelmää on kytketty mekaanisesti yhteisen akselin kautta, mutta niillä on erilliset toimintaominaisuudet, joita on tarkasteltava yhdessä.

Tasavirtamoottori tuottaa vääntömomentin ja nopeuden moottorin vakion (Kv - takaisin-EMF-vakio, ilmaistuna rpm per voltti) ja pysähtymismomentin (suurin vääntömomentti, jonka moottori voi tuottaa nollanopeudella, sen sähkövastuksen ja syöttöjännitteen rajoittaman) mukaan. Näiden kahden ääripään välillä DC-moottori toimii vääntömomentti-nopeuskäyrällä, joka on suunnilleen lineaarinen - kun kuormitusmomentti kasvaa, nopeus pienenee suhteellisesti ja syötöstä otettu virta kasvaa. Tämä suhde tarkoittaa, että kuormittamattomana toimiva DC-vaihdemoottori pyörii lähellä teoreettista tyhjäkäyntinopeutta, kun taas raskaalla kuormituksella pysähdyksissä ajava vaihdemoottori käyttää maksimivirtaa ja tuottaa suurimman vääntömomentin nollanopeudella. Tämän vääntömomentin ja nopeuden suhteen ymmärtäminen on ratkaisevan tärkeää tasavirtavaihdemoottorin mitoittamiseksi oikein – sellaisen moottorin valitseminen, jonka nimellinen toimintapiste on vääntömomentti-nopeuskäyrän keskialueella, varmistaa tehokkaan toiminnan ja riittävän lämpömarginaalin.

Vaihteisto muuttaa moottorin nopean, alhaisen vääntömomentin tehon sovelluksen vaatimaksi hitaiksi, korkean vääntömomentin tehoksi. Vaihteen alennussuhde (N) määrittää kertolaskun: ulostulomomentti on yhtä suuri kuin moottorin vääntömomentti kerrottuna N:llä ja vaihteiston mekaanisella hyötysuhteella (η), kun taas lähtönopeus on yhtä suuri kuin moottorin nopeus jaettuna N:llä. DC-vaihdemoottori, jossa on 100:1 planeettavaihteisto, jonka hyötysuhde on 90 %, antaisi siksi 90 kertaa moottorin vääntömomentin nopeudella 100 akselilla. Tämä hyötysuhde – tyypillisesti 70–95 % vaihdelaatikon tyypistä, vaiheiden lukumäärästä ja käyttöolosuhteista riippuen – tarkoittaa, että todellinen lähtövääntömomentti on aina jonkin verran pienempi kuin teoreettinen välityssuhde kertoisi, ja tämä hyötysuhteen menetys näkyy vaihteiston sisällä syntyneenä lämmön muodossa.

DC-vaihteistomoottoreissa käytetyt tasavirtamoottorityypit

Tasavirtavaihteistomoottorit on rakennettu useiden erilaisten tasavirtamoottoritekniikoiden ympärille, joilla kullakin on erilaiset suorituskykyominaisuudet, ohjausvaatimukset, käyttöikäodotukset ja kustannusprofiilit. Oikean moottorityypin valinta vaihdemoottorikokoonpanosta on yhtä tärkeää kuin vaihdelaatikon kokoonpanon valinta.

Harjatut DC-moottorit

Harjatut DC-moottorit ovat yleisin DC-vaihteistomoottoreiden moottorityyppi, erityisesti kustannusherkillä pienillä ja keskisuurilla tehoalueilla. Ne käyttävät mekaanista kommutointijärjestelmää – hiiliharjoja, jotka painavat pyörivää kuparista kommutaattorirengasta – virran suunnan vaihtamiseen roottorin käämeissä ja jatkuvan pyörimisen ylläpitämiseksi. Harjattuja DC-vaihdemoottoreita on helppo ohjata (nopeus on verrannollinen jännitteeseen; suunta määräytyy napaisuuden mukaan), halpoja valmistaa ja niillä on suuri käynnistysmomentti. Harjattujen moottoreiden rajoitteena on hiiliharja- ja kommutaattorijärjestelmän kuluminen – tämä mekaaninen kosketus luo määritellyn käyttöiän tyypillisesti 500–3000 tunnin välillä riippuen käyttöolosuhteista, virtatasoista ja moottorin rakenteesta. Harjojen kuluminen synnyttää hiilipölyä, joka voi aiheuttaa ongelmia puhtaissa tai elintarvikelaatuisissa ympäristöissä, ja harjan kipinöinti aiheuttaa sähkömagneettisia häiriöitä, joita on hallittava herkissä elektroniikkajärjestelmissä.

Harjattomat tasavirtamoottorit (BLDC).

Harjattomat DC-vaihdemoottorit korvaavat harjattujen moottoreiden mekaanisen kommutoinnin elektronisella kommutaatiolla käyttämällä Hall-efektiantureita tai back-EMF-tunnistinta roottorin asennon määrittämiseksi ja virran kytkemiseksi oikeisiin staattorikäämiin. Harja-kommutaattorin kontaktin eliminoiminen poistaa harjattujen moottoreiden ensisijaisen kulumismekanismin ja pidentää käyttöikää 10 000–30 000 tuntiin tai kauemmaksi – muuttava etu sovelluksissa, jotka vaativat suurta luotettavuutta pitkien huoltojaksojen aikana. BLDC-vaihdemoottorit toimivat myös hiljaisemmin, tuottavat vähemmän lämpöä ja voivat saavuttaa paremman hyötysuhteen kuin vastaavat harjatut moottorit. Kompromissi on kustannusten ja ohjauksen monimutkaisuus – BLDC-moottorit vaativat elektronisen moottoriohjaimen (ESC- tai BLDC-ohjain) yksinkertaisen jännitesovelluksen sijaan, mikä lisää sekä komponenttien kustannuksia että järjestelmän monimutkaisuutta. BLDC-vaihdemoottoreiden palkkio on tyypillisesti hyvin perusteltu sovelluksissa, jotka vaativat pitkää käyttöikää, korkeaa käyttöikää tai käyttöä puhtaissa ympäristöissä.

Kestomagneetti DC-moottorit

Suurin osa pienistä ja keskikokoisista DC vaihdemoottorit käytä kestomagneetti (PM) moottorirakennetta, jossa staattorikenttä saadaan kestomagneeteista kierrettyjen kenttäkäämien sijaan. PM-tasavirtamoottorit ovat kompakteja, tehokkaita osakuormituksilla ja niillä on lineaarinen vääntömomentti-nopeussuhde, joka yksinkertaistaa järjestelmän mallintamista. Käytettyjen kestomagneettien laatu ja laatu vaikuttavat merkittävästi moottorin suorituskykyyn – ferriittimagneetit ovat halvempia, mutta niiden vuontiheys on pienempi, kun taas harvinaisten maametallien magneetit (neodyymi-rauta-boori tai NdFeB) tuottavat huomattavasti suuremman vuon pienemmässä tilavuudessa, mikä mahdollistaa kompaktimman ja tehokkaamman hammaspyörämoottorin suunnittelun. Ensiluokkaiset DC-vaihdemoottorit vaativiin sovelluksiin käyttävät tyypillisesti NdFeB-magneetteja, kun taas edulliset vaihdemoottorit käyttävät ferriittimagneetteja.

Vaihteistotyypit tasavirtavaihteistomoottoreissa: oikean vähennysmekanismin valinta

Tasavirtamoottoriin integroitu vaihteisto määrittää suuren osan vaihdemoottorin fyysisistä ominaisuuksista – mukaan lukien vääntömomentin kapasiteetin, välyksen, takaiskuvastuksen, melutason, tehokkuuden ja fyysisen muodon. Eri vaihteistotyypit sopivat erilaisiin sovellusvaatimuksiin, ja niiden kompromissien ymmärtäminen on olennaista tietoisen vaihdemoottorin valinnassa.

Planetaariset vaihdelaatikot

Planeettavaihteistot ovat ensiluokkainen valinta DC-vaihdemoottoreille, jotka vaativat suurta vääntömomenttikapasiteettia pienikokoisessa muodossa, pientä välystä ja suurta mekaanista hyötysuhdetta. Planeettajärjestely – joka koostuu keskimmäisestä aurinkopyörästä, useista planeettavaihteista, jotka kiertävät aurinkopyörää samalla kun ne ovat ulomman rengashammaspyörän kanssa, ja planeettakannattimesta, joka toimii ulostulona – jakaa kuorman useiden hammaspyöräverkkojen kesken samanaikaisesti. Tämän kuormanjaon ansiosta planeettavaihteistot voivat siirtää paljon suurempia vääntömomentteja kuin vastaavan kokoiset hammasvaihteistot säilyttäen samalla erinomaisen samankeskisen tulo- ja lähtöakselin kohdistuksen. Planetaarisia DC-vaihdemoottoreita käytetään laajalti robotiikassa, tarkkuusasennuksessa, automaatiolaitteissa ja kaikissa sovelluksissa, joissa suuri vääntömomenttitiheys ja pieni välys ovat kriittisiä vaatimuksia. Monivaiheiset planeettavaihteistot saavuttavat alennussuhteet välillä 3:1 - 1000:1 tai enemmän pinoamalla useita planeettaportaita sarjaan, jolloin jokainen vaihe myötävaikuttaa kokonaisvähennykseen ja kokonaishyötysuhde on kunkin vaiheen yksittäisen tehokkuuden tulos.

Spur Vaihteistot

Spur-vaihteistot käyttävät sarjaa rinnakkaisakselisia hammaspyöriä porrastetussa järjestelyssä nopeuden vähentämiseksi. Ne ovat yksinkertaisin ja kustannustehokkain vaihteistotyyppi, helppo valmistaa tasaisiin toleransseihin ja kykenee korkeaan hyötysuhteeseen (85–95 % vaihetta kohti) puhtaissa, hyvin voideltuissa olosuhteissa. Spur DC -vaihdemoottorit ovat vakiovalinta kustannusherkissä sovelluksissa, joissa ei vaadita planeettarakenteiden suurempaa vääntömomenttitiheyttä ja samankeskistä akselijärjestelyä. Niitä käytetään laajalti kuluttajatuotteissa, leluissa, kodinkoneissa ja yleisissä kevyen teollisuuden laitteissa. Hammasvaihteiden rajoitus on se, että ne kantavat kuormituksen yhteen hammaskoskettimeen kussakin verkkopisteessä (toisin kuin planeettarakenteissa), mikä rajoittaa niiden vääntömomenttikapasiteettia tietyllä hammaspyöräkoolla, ja ne tuottavat enemmän melua kuin planeettamallit johtuen kierteisen hampaiden kosketuskuviosta.

Worm vaihteistot

Kierukkavaihteistoissa käytetään kierukkaa (ruuvia muistuttavaa kierrekierrettä), joka kytkeytyy kierukkapyörään (hammaspyörä, jonka hampaat ovat kulmassa kierukkakierteen kanssa), jotta saavutetaan korkeat vähennyssuhteet yhdessä vaiheessa – tyypillisesti 5:1–100:1 tai enemmän yhdessä silmässä. Kierukkavaihteen ainutlaatuinen geometria saa aikaan liukuvan eikä vierivän kosketuksen kierteen ja pyörän välille, mikä tuottaa enemmän lämpöä ja heikompaa tehokkuutta kuin kevennys- tai planeettamallit (tyypillisesti 50–90 % alennussuhteesta ja johtokulmasta riippuen), mutta luo myös tyypillisen ei-takaisin ohjattavan ominaisuuden, joka tekee kierukka-DC-vaihdemoottoreista korvaamattomia tehoa vaativissa sovelluksissa. Venttiilin toimilaitteessa, kuljetinportissa tai nostomekanismissa käytetty DC-kierukkamoottori pysyy asennossaan, kun virta katkaistaan, koska kierukkapyörä ei voi ajaa kierukkaa taaksepäin normaaleissa kuormitusolosuhteissa. Tämä itselukittuva ominaisuus eliminoi erillisen jarrun tarpeen monissa sovelluksissa, mikä yksinkertaistaa järjestelmän suunnittelua ja alentaa kustannuksia.

Kierre- ja kartiovaihteistot

Kierukkavaihteisissa tasavirtamoottoreissa käytetään hammaspyöriä, joissa on vinohampaat ja jotka kytkeytyvät asteittain hampaan pintaa pitkin, mikä tuottaa tasaisemman ja hiljaisemman toiminnan kuin hammaspyörät samalla nopeudella ja kuormituksella – kohtuullisin kustannuksin. Kierrevaihteistot sopivat hyvin sovelluksiin, joissa melu on ensisijainen huolenaihe, kuten lääkintälaitteet, toimistoautomaatio ja kuluttajalaitteet. Kartiovaihteistot käyttävät kartiomaisia ​​hammaspyöriä muuttamaan ulostuloakselin suuntaa 90 astetta suhteessa moottorin akseliin – hyödyllistä, kun lähtöliikkeen on oltava kohtisuorassa moottorin akseliin nähden asennusrajoitusten vuoksi. Kartio-kierreyhdistelmät tarjoavat sekä suunnanmuutoksen että tasaisen toiminnan, ja ne ovat yleisiä korkealuokkaisissa teollisissa DC-vaihteistomoottoreissa.

Tärkeimmät DC-vaihteistomoottoreiden tekniset tiedot: mitä numerot tarkoittavat

DC-vaihdemoottorien tietosivut sisältävät tietyn joukon teknisiä parametreja, jotka määrittelevät laitteen suorituskyvyn. Näiden oikein tulkitseminen on välttämätöntä sen varmistamiseksi, että ehdokasmoottori täyttää sovelluksen vaatimukset ennen ostamista.

Oikean tasavirtavaihdemoottorin valitseminen sovellukseesi

Tasavirtavaihdemoottorin oikea valinta edellyttää systemaattisten sovellusvaatimusten läpikäymistä ja niiden sovittamista saatavilla olevien moottorin teknisten tietojen kanssa. Tämän prosessin kiirehtiminen tai pelkkä fyysisen koon perusteella valitseminen on yleisin syy DC-vaihdemoottorien vikaantumiseen suunnitteluprojekteissa.

Vaihe 1 – Määritä vaadittu lähtömomentti ja nopeus

Aloita laskemalla vääntömomentti ja nopeus, joka vaaditaan vaihdemoottorin ulostuloakselilla sinun käyttötarkoituksessasi. Pyöriville kuormille vääntömomentti lasketaan vaadittavalla voimalla kerrottuna vivun varren etäisyydellä (T = F × r). Nostosovelluksissa vääntömomentti on yhtä suuri kuin kuorman paino kerrottuna kelan tai rummun säteellä plus mahdollisella kitka- ja kiihtyvyysosuudella. Kun sinulla on tarvittava vääntömomentti ja nopeus, laske tarvittava välityssuhde käytettävissä olevan syöttöjännitteen ja tyypillisten moottorin nopeuksien perusteella, jotka ovat käytettävissä DC-vaihteistomoottoreissa, sillä tehoalueella olet kohdistanut siihen. Lisää vaadittavaan vääntömomenttiin vähintään 1,5–2-kertainen turvakerroin moottoria valittaessa, jotta varmistetaan riittävä marginaali käynnistyshitaudelle, kitkan vaihtelulle ja kuormituksen vaihteluille normaalin käytön aikana.

Vaihe 2 – Määritä syöttöjännite ja tehobudjetti

DC-vaihdemoottorien nimellisarvot vaihtelevat 3 V:sta (pienikokoisille akkukäyttöisille sovelluksille) 6 V:n, 12 V:n, 24 V:n ja 48 V:n välillä suurempiin jännitteisiin suurempiin teollisuusvaihteistomoottoreihin. Järjestelmäsi syöttöjännite määrittää sopivan moottorin jännitealueen. Akkukäyttöisissä järjestelmissä 12 V DC -vaihdemoottorit ovat yleisin valinta 12 V akkujen ja virtalähteiden laajan saatavuuden vuoksi; 24 V:n DC-vaihdemoottorit ovat vakiona teollisuus- ja automaatiosovelluksissa, joissa korkeampi jännite vähentää virtaa vastaavaan tehoon, mikä mahdollistaa pienemmät johdinmitat ja pienemmät I²R-häviöt pidemmillä kaapeliajoilla. Laske tehontarve (P = T × ω, missä ω on kulmanopeus rad/s) ja varmista, että teholähde pystyy toimittamaan tarvittavan virran käyttöjännitteellä, jossa on riittävä korkeus.

Vaihe 3 – Valitse vaihdelaatikon tyyppi sovellusvaatimusten perusteella

Yhdistä vaihdelaatikon tyyppi sovelluksesi erityisvaatimuksiin sen sijaan, että valitset oletusarvoisesti halvimman. Robottiikkaan ja tarkkuusasemointiin: planeettavaihteistot, joissa on pieni välys. Kustannustehokkaaseen yleisliikenteeseen: keinuvaihdelaatikot. Kuormanpitoon ilman jatkuvaa tehoa: kierukkavaihteistot. Hiljaiseen käyttöön herkissä ympäristöissä: kierrevaihteistot. Pystysuoralle ulostuloakselille: kartiovaihteistot. Harkitse sovelluksen käyttösuhdetta – jatkuvatoimista kuljetinta käyttävä vaihdemoottori tarvitsee lämpöluokitusta jatkuvaan toimintaan, kun taas jaksoittaiseen käyttöön käytetty moottori voi toimia turvallisesti suuremmilla huippukuormilla toimintojen välisen jäähdytysajan vuoksi.

Vaihe 4 – Tarkista ympäristö- ja fyysiset vaatimukset

Fyysiset asennuksen rajoitukset, ympäristöolosuhteet ja liitäntävaatimukset on kaikki tarkistettava ennen DC-vaihdemoottorin valinnan viimeistelyä. Varmista, että ulostuloakselin halkaisija, pituus ja kiilauran mitat ovat yhteensopivia käytettävän osan kanssa. Tarkista moottorin kiinnityspinnan mitat ja pulttikuvio mekaanisen rakenteen mukaan. Jos vaihdemoottori toimii märässä, pölyisessä tai kemiallisesti aggressiivisessa ympäristössä, varmista, että moottorin ja vaihteiston IP-suojausluokitus on asianmukainen — IP54 on riittävä roisketiiviiseen sisäkäyttöön, kun taas IP65 tai IP67 vaaditaan ulkokäyttöön tai pesusovelluksiin. Ruostumattomasta teräksestä valmistetut kotelot ja elintarvikekäyttöön tarkoitetuilla voiteluaineilla täytetyt vaihteistot ovat välttämättömiä vaatimustenmukaisuusvaatimuksia elintarvikejalostus- tai lääkesovelluksissa.

DC-vaihdemoottoreiden yleiset sovellukset eri teollisuudenaloilla

DC-vaihdemoottoreita on poikkeuksellisen laajassa valikoimassa tuotteita ja järjestelmiä pienistä kuluttajalaitteista raskaaseen teollisuusautomaatiolaitteisiin. Niiden käytön ja käyttötavan ymmärtäminen tarjoaa hyödyllistä kontekstia sopivimman tuotetyypin ja spesifikaation tunnistamiseen uudelle sovellukselle.

• Robotiikka ja automaatio: DC vaihdemoottorit — particularly planetary gearbox variants — are the primary actuator for robot joints, linear actuators, gripper mechanisms, and mobile robot drivetrains. The combination of compact size, high torque density, precise speed controllability, and low backlash makes planetary DC gear motors the standard choice for articulated robot arms, delta robots, AGV drive wheels, and collaborative robot joints.
• Autojen järjestelmät: Nykyaikaisissa ajoneuvoissa on kymmeniä DC-vaihteistomoottoreita, jotka ohjaavat istuinten säätömekanismeja, ikkunansäätimiä, peilien säätöä, kattoluukun käyttölaitteita, LVI-sekoitusovien toimilaitteita, kaasuläppäkoteloita ja sähköisiä seisontajarrutoimilaitteita. Nämä ovat tyypillisesti pieniä 12 V:n harjattuja tai harjattomia DC-vaihteistomoottoreita, jotka on suunniteltu kompaktiin asennukseen ja pitkäkestoiseen ajoneuvon huoltoväliin.
• Lääketieteelliset ja laboratoriolaitteet: IV-infuusiopumput, ruiskunohjaimet, diagnostisten laitteiden kääntöpöydät, laboratoriosekoittimet ja kirurgisten työkalujen käyttölaitteet käyttävät tarkkuusharjattomia DC-vaihdemoottoreita, joissa on pieni välys planeettavaihteistot, jotka tarjoavat tarkan, toistettavan liikkeenohjauksen ja pitkän käyttöiän lääketieteellisissä sovelluksissa. Yhteensopivuus puhdastiloihin ja bioyhteensopivat materiaalit ovat usein lisävaatimuksia tällä alalla.
• Teollisuusautomaatio: Kuljetinkäytöt, venttiilitoimilaitteet, materiaalinkäsittelyjärjestelmät, pakkauskoneet ja kokoonpanolaitteet käyttävät tasavirtavaihteistomoottoreita pienistä 24 V:n yksiköistä tarkkuussyöttömekanismeihin suurempiin, vääntömomenttisiin moottoreihin raskaan materiaalin kuljetukseen. Kierukka DC-vaihdemoottorit ovat erityisen yleisiä venttiili- ja porttitoimilaitteissa, joissa vaaditaan kuorman pitoa ilman tehoa.
• Kulutuselektroniikka ja kodinkoneet: Sähköhammasharjat, käsisekoittimet, sähkötyökalut, automaattiset verhokiskot, älykkään kodin toimilaitteet ja henkilökohtaisen hygienian laitteet sisältävät kaikki pienet DC-vaihdemoottorit - tyypillisesti harjatut hammaspyörämoottorit 3V–12V -alueella, joissa alhainen hinta, kompakti koko ja riittävä käyttöikä tuotteen aiotulla käyttöiällä ovat ensisijaisia valintakriteereitä.
• Auringon seuranta ja uusiutuva energia: Yksiakseliset ja kaksiakseliset aurinkopaneelien seurantajärjestelmät käyttävät mato- tai planeettavaihteistomoottoreita suuntaamaan paneelit aurinkoa kohti koko päivän ajan, mikä maksimoi energian talteenoton. Kierukkatasavirtavaihteistomoottoreiden kuormankestokyky on erityisen arvokas tässä, mikä mahdollistaa paneelien asennon säilyttämisen tuulikuormituksessa ilman jatkuvaa tehonottoa seurantakäyttöjärjestelmästä.

DC-vaihdemoottorin nopeuden ja suunnan säätö

Yksi DC-vaihdemoottoreiden merkittävimmistä käytännön eduista AC-moottorijärjestelmiin verrattuna on niiden nopeuden ja suunnan säädön yksinkertaisuus ja joustavuus. Ohjaustapa vaihtelee harjattujen ja harjattomien DC-vaihteistomoottoreiden välillä, ja sovellukseesi sopivan ohjaustavan valitseminen on tärkeä osa järjestelmän kokonaissuunnittelua.

PWM-nopeudensäädin harjatuille DC-vaihteistomoottoreille

Pulssinleveysmodulaatio (PWM) on tavallinen ja tehokkain menetelmä harjattujen tasavirtavaihdemoottoreiden nopeuden säätämiseen. Sen sijaan, että pienentäisit moottorin jännitettä suoraan (joka hukkaa energiaa lämpönä sarjavastuksessa), PWM syöttää moottoriin täyden syöttöjännitteen nopeina pulsseina, vaihtelemalla käyttöjaksoa (jännitteen käyttöajan osuutta) keskimääräisen tehonsyötön säätelemiseksi. 50 %:n käyttöjaksolla moottori saa puolet keskimääräisestä jännitteestä ja käy noin puolella nopeudella; 100 %:n käyttöasteella se käy täydellä nopeudella. Nykyaikaiset moottoriohjainpiirit (kuten L298N, DRV8833, TB6612FNG ja monet muut) toteuttavat H-siltapiirejä, jotka tarjoavat sekä PWM-nopeuden ohjauksen että suunnan ohjauksen (eteen/taakse) mikro-ohjaimen yksinkertaisten logiikkasignaalien avulla, mikä tekee suljetun silmukan DC-vaihteistomoottorin nopeuden säädön saavutettavissa minimaalisella ulkoisella laitteistolla.

BLDC-moottoriohjaimet harjattomille tasavirtavaihteistomoottoreille

Harjattomat DC-vaihdemoottorit vaativat erillisen elektronisen nopeussäätimen (ESC) tai BLDC-moottoriohjaimen, joka hallitsee kommutointisekvenssiä Hall-ilmiön antureiden roottorin asemapalautteen tai back-EMF-tunnistuksen perusteella. Nämä ohjaimet hoitavat monimutkaisen kolmivaiheisen kytkennän, joka tarvitaan jatkuvan pyörimisen ylläpitämiseen harjattomassa moottorissa, ja ne tarjoavat käyttäjälle yksinkertaisen nopeusohjetulon (analoginen jännite, PWM-signaali tai digitaalinen tiedonsiirto) samalla kun ne hallitsevat taustalla olevaa kommutointia sisäisesti. Monet nykyaikaiset BLDC-moottoriohjaimet sisältävät myös FOC-algoritmeja, jotka optimoivat moottorin tehokkuuden, vääntömomentin vasteen ja alhaisen nopeuden suorituskyvyn – erityisen arvokkaita robotiikassa ja tarkkuusservosovelluksissa, joissa tarvitaan tasaista, laajakaistaista vääntömomentin ohjausta.

DC-vaihteistomoottoreiden huolto ja vianetsintä

Tasavirtavaihdemoottorit ovat suhteellisen vähän huoltoa vaativia laitteita, mutta asianmukainen hoito ja järjestelmällinen vianetsintä pidentävät käyttöikää merkittävästi ja estävät vältettävissä olevat viat kriittisissä sovelluksissa.

• Harjan ja kommutaattorin tarkastus (harjatut moottorit): Tarkasta säännöllisin väliajoin hiiliharjan pituus ja kommutaattorin pinnan kunto harjatuissa DC-vaihteistomoottoreissa, joita käytetään korkean käyttöjakson sovelluksissa. Harjat, jotka ovat kuluneet alle kolmannekseen alkuperäisestä pituudestaan, on vaihdettava ennen kuin ne kuluvat kiinnityslaitteistoon, mikä vahingoittaisi kommutaattorin pintaa ja vaatisi kalliimpaa kommutaattorin pinnoitusta tai vaihtoa. Terveen kommutaattorin tulisi näyttää sileältä ja tasaisesti tummalta; uritetut, kuoppaiset tai kirkkaat täplät kommutaattorit osoittavat epänormaalia kulumista, joka vaatii huomiota.
• Vaihteiston voitelu: Useimmat DC-vaihdemoottorit toimitetaan tehtaalla täytetyllä vaihteistorasvalla, joka vastaa yksikön käyttöikää normaaleissa käyttöolosuhteissa. Vaihteistomoottoreille, joita käytetään korkeissa lämpötiloissa, korkean käyttöjakson sovelluksissa tai määritetyn huoltovälin jälkeen, vaihteiston uudelleenvoitelu sopivalla vaihteistorasvalla (litiumkompleksi- tai synteettinen vaihteistovoiteluaine) ylläpitää vaihteiston ja laakerien käyttöikää. Vältä liiallista rasvaamista, sillä liiallinen voiteluaine aiheuttaa pyöröhäviöitä ja nostaa käyttölämpötiloja.
• Epänormaalin melun diagnoosi: DC-vaihdemoottori, joka alkaa tuottaa hankausta, naksahdusta tai epäsäännöllistä ääntä käytön aikana, tarkoittaa tyypillisesti joko hammaspyörän hampaiden vauriota (hionta tai epäsäännöllinen naksahdus, joka on synkronoitu lähtöakselin pyörimisen kanssa), laakerin heikkenemistä (korkeataajuinen vinkuminen tai jyrinä) tai löystyneitä sisäosia. Melun aiheuttavan lähteen – moottorin vai vaihteiston – tunnistaminen väliaikaisesti irrottamalla ne ohjaa kohdennettua korjausta yksikön täydellisen vaihtamisen sijaan.
• Lämmönhallinta: DC vaihdemoottorit running hot to the touch (above 60–70°C case temperature for most standard units) are operating beyond their thermal design point — either due to excessive load, insufficient duty cycle cooling time, high ambient temperature, or blocked ventilation. Consistently elevated operating temperature is the leading cause of insulation degradation in motor windings and accelerated lubricant breakdown in gearboxes. Address thermal issues by reducing load, improving ventilation, adding a heat sink to the motor housing, or selecting a higher-rated motor for the application.
• Nopeuden ja vääntömomentin suorituskyvyn tarkastus: Jos DC-vaihdemoottori tuottaa odotettua vähemmän nopeutta tai vääntömomenttia, tarkista syöttöjännite kuormitettuna (alimittaisen virtalähteen aiheuttama jännitteen lasku on yleinen syy moottorin ilmeiseen alitoimintaan), tarkista käytettävän mekanismin mekaaninen sidos, mittaa moottorin virranotto ja vertaa niitä nimellisarvoihin ja tarkasta vaihteiston lähtöakselin kohdistusvirhe tai liiallinen ulostulon sivukuormitus.
